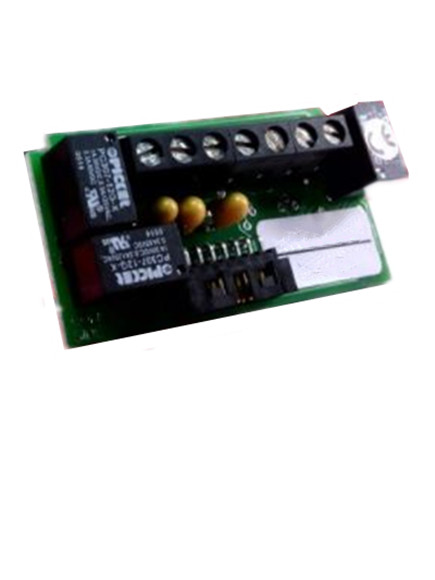

SVC-100電磁閥控制器用于通過控制兩個外部交流電磁閥來控制氣動執行器的開關端口，從而提供氣動執行器的比例定位。使用0-10V，1-5V或4-20mA的外部命令信號與電位計的反饋信號進行比較。斷開或閉合的交流輸出將通電，這為相應的電磁線圈供電，直到反饋信號與命令信號匹配，此時控制器的交流輸出關閉，執行器停止。

由于1-5V或4-20mA輸入范圍內的命令信號丟失，SVC-100提供了三種有用的選項：失效，打開輸出或閉合輸出。所有輸入和輸出選項都可通過跳線插頭輕松進行現場配置。的其他調整包括死區和非交互式零點和量程調整器，這可以方便地進行現場校準。

SVC-100提供117VAC±10％，234VAC±10％或24VAC±10％的電源版本，為用戶提供輸入信號和交流輸出之間的光電隔離。該裝置包括一個紅色LED指示燈（用于開路輸出），一個綠色LED指示燈（用于關閉輸出），一個板上保險絲和兩個可拆卸的螺絲端子排（便于維修）。SVC-100（117VAC），SVC-100B（234VAC）和SVC-100D（24VAC）安裝在Snaptrack上。SVC-100A（117VAC），SVC-100C（234VAC）和SVC-100E（24VAC）帶有支座，可直接安裝在底板或支架上。每個單元還包括一個絕緣片。
