DK FIXIERSYSTEM夾具SPANNFIX系列（BASIC ELEMENTS）314400，307810
- 品 牌：DK FIXIERSYSTEM
- 型 號：314400，307810
-
技術資料：
DK FIXIERSYSTEM夾具SPANNFIX系列（BASIC ELEMENTS）
- 閱讀次數：4657
產品介紹
用于觸覺測量的模塊化夾緊元件
基礎是底板或快換支架
廣泛的結構和夾緊元件
靈活的夾緊解決方案
工件幾何形狀
快速和容易組裝
用于觸覺測量設備
全面的，智能的模塊化系統由基礎元件，結構元件和夾緊元件組成，用于固定各種工件幾何形狀。與全部dk產品系列中的其他夾緊和固定系統兼容。接口位于機臺或底板與夾具系統之間。用于將結構元件和夾緊元件安裝在SWA 39接口（39 mm寬燕尾滑軌）上。免工具，可重復夾緊，帶滾花旋鈕。
詳細參數
型號：314400
結構元件

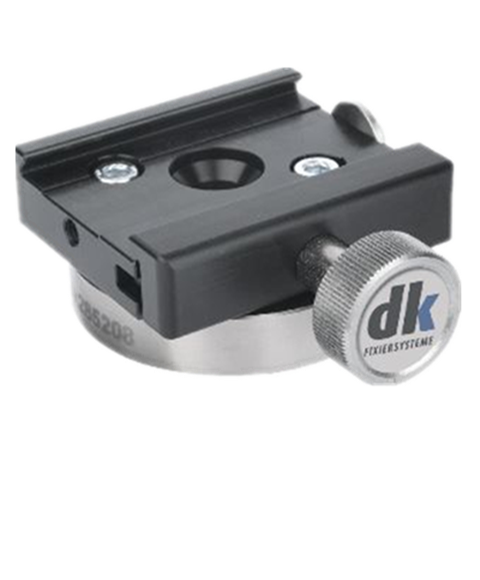

SWA 39快速夾緊裝置，用于安裝偏置90°的模塊
長度：60mm
寬度：80mm
高度：31.5mm
材料：硬質鋁
307810
具有階梯形輪廓的圓柱形銷
用于提升部件夾緊
其他夾具型號，如：308205
