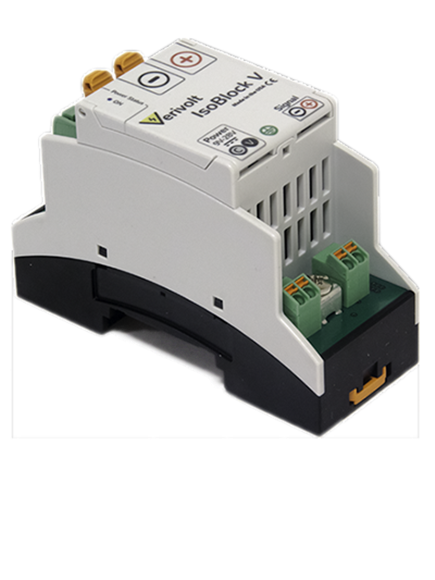

IsoBlock V-1c 設計用于提供高質量的隔離式差分電壓測量，以滿足對高電壓縮放和高隔離性能的要求。每個 IsoBlock V 設備都有一個隔離通道，可連接到單獨的測量源，同時提供高達 1500V 的功能覆蓋范圍。輸入端有自己的隔離基準，可根據用戶需要進行配置。IsoBlock 單元的輸出信號與用戶數據采集系統的接地通道相對應。Verivolt 在設計 IsoBlock V 模塊時考慮到了用戶的高度靈活性和低功耗。IsoBlock V 模塊設計用于隔離和降低工業環境中的高電壓。IsoBlock 模塊的每個通道都具有從輸入到輸出的電隔離功能，可以消除較大的共模電壓。此外，每個通道的輸入端都有一個保護級，可防止浪涌。在輸入浪涌保護級之后，還有一個放大級，可將輸入信號放大到 ±10V 的范圍。該信號被調制到磁場中，然后通過電隔離柵傳輸。解調級恢復原始信號，然后是抗混疊濾波器和調節級，輸出 ±10V 差分對。

3 路電隔離

1,400V 持續電壓和 5,000V 1 分鐘電壓

直流至 100kHz 帶寬

設置簡單

插入式電壓傳感可將通道隔離至任何 DAQ

DIN 導軌固定，可快速安裝

產地：美國

Max 60Hz 時的總相移：< 0.05

Max輸入延遲（100kHz 版本）：< 3 μs

初級至次級隔離電壓：>± 1500 V

承受共模浪涌電壓：± 500 V

承受差分浪涌電壓：± 2500 V

精度：±（讀數的 0.2% + 0.005% 范圍）或 ±（讀數的 0.1% + 0.005% 范圍）

安裝類型：DIN 導軌

連接方式：彈簧籠連接器

外部尺寸：1.4 英寸 x 3.5 英寸 x 2.5 英寸

通道：1 通道

輸入范圍：±50V、±100V、150VAC、±300V、±500V、500VAC、±750V、±1000V、±1500V、自定義

帶寬（-3dB 點）：100kHz（1MHz 選項）

輸入輸出非線性度：< 0.04

輸出電壓：±10 V、7 VAC、±5 V

增益溫度漂移：± 50 ppm/°C

60Hz 時的CMRR：112 dB

電源電壓：12 V 至 28 V

輸出類型：差分對

輸出失調電壓（參考輸出）：2σ < ±500 µV（典型值）4σ < ±1 mV（Max值）

差分輸入阻抗：> 10 MΩ

絕緣阻抗：> 10 GΩ || 2pF

輸出阻抗： 100Ω

工作溫度： - 25 至 70 °C

太陽能電池串監測、電動汽車充電系統、軸承電流
