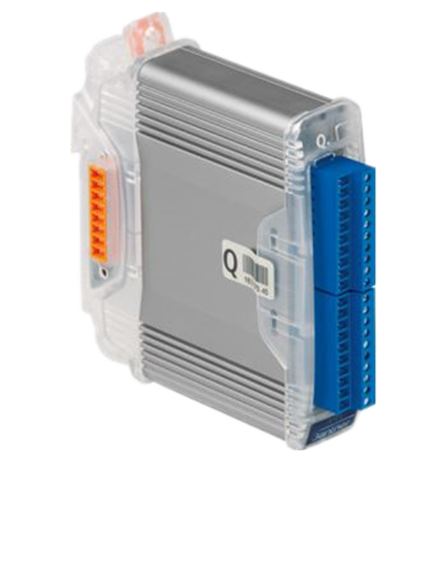

GANTNER采集模塊Q.bloxx A108
- 品 牌：GANTNER
- 型 號：Q.bloxx A108
-
技術資料：
GANTNER采集模塊Q.bloxx A108
- 閱讀次數：3753
產品介紹
8個電流隔離輸入通道：差分電壓，通過分流連接器的電流；隔離電壓500 VDC
快速和高精度的數字化：24位ADC，每通道10 kHz采樣率
2個數字輸入和2個輸出：
輸入——狀態，皮重，記憶重置
輸出——狀態，報警，閾值
信號調理：線性化，數字濾波器，平均，縮放，最小/最大存儲，RMS，算術，報警
RS485現場總線接口：
高達24 Mbps——LocalBus
高達115,2 kbps——Modbus-RTU，ASCII
可連接到任何測試控制器：例如 Q.station，Q.gate或Q.pac
電隔離：通道通道到電源和接口，隔離電壓500 VDC
電磁兼容：根據EN 61000-4和EN 55011
電源10...30 VDC
DIN導軌安裝（EN 60715）
詳細參數
電源：10…30 VDC，過壓和過載保護
耗電量：約2 W
電壓的影響：<0.001％/ V
通信接口標準：RS-485,2線
數據格式：8e1
協議
本地總線：115200 bps，最高可達24 Mbps
Modbus-RTU，ASCII：19200 bps，最高115200 bps
可連接的設備：最大32
安裝：DIN EN導軌
外殼：鋁和ABS
工作溫度：-20℃至+ 60℃
存儲溫度：-40℃至+ 85℃
相對濕度：在50℃時5％高達95％，非冷凝
尺寸（寬x高x深）：27 x 120 x 105毫米
重量：約200克
|
模擬輸入 |
||||
|
數量 |
8 |
|||
|
精度 |
典型值為0.01％ |
|||
|
在受控環境中為0.025％ |
||||
|
工業區0.05％ |
||||
|
線性誤差 |
典型值的0.01％ |
|||
|
重復性 |
典型值為0.003％（24小時內） |
|||
|
隔離電壓 |
500 VDC通道用于連接電源到接口 |
|||
|
測量電壓 |
范圍 |
最大偏差 |
分辨率 |
|
|
±10V |
±2mV |
1.5μV |
||
|
輸入電阻 |
> 1MΩ |
|||
|
長期漂移 |
<25 μV / 24 h; <100 μV / 8000 h |
|||
|
溫度影響 |
零 |
靈敏度 |
||
|
<50μV/ 10 K |
<0.01 % / 10 K |
|||
|
信號噪聲比 |
在100 Hz時> 100 dB |
在1 Hz時> 120 dB |
||
