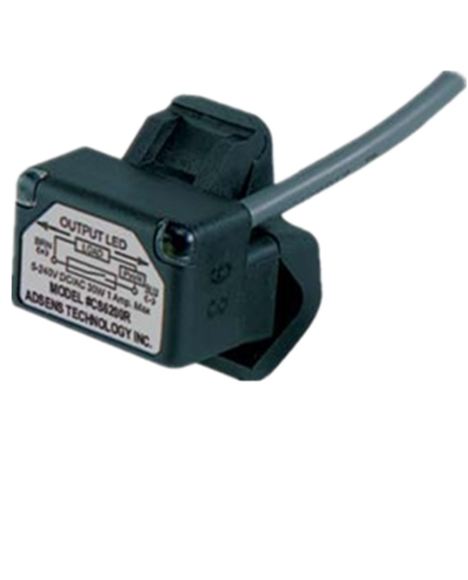

ADSENS磁傳感器CS-6200R
- 品 牌：ADSENS
- 型 號：CS-6200R
-
技術資料：
ADSENS磁傳感器CS-6200系列
- 閱讀次數：4970
產品介紹
當活塞的磁鐵接近磁性傳感器時，內部磁阻元件可以檢測到磁場的變化并導致微小的電壓變化。當該信號通過磁性傳感器中的運算放大器電路放大時，實現開關輸出。當串聯（AND）串聯2線傳感器時，由于內部壓降（每個開關的典型V壓降= 2.5~4V），不要超過兩個以上的傳感器。過大的電壓降將導致負載無法操作。
1.當并聯（OR）非接觸式2線制傳感器時，泄漏電流會增加并導致不正確的負載操作。
2.當并聯（OR）連接2線干簧傳感器時，由于電流分配較低，可能的并發操作會導致LED燈昏暗。
詳細參數
|
|
CS-6200R |
CS-6200N |
CS-6200P |
|
接線方法 |
2線 |
3線 |
3線 |
|
切換邏輯 |
SPST，常開 |
固態輸出，常開 |
固態輸出，常開 |
|
傳感器類型 |
磁簧開關 |
NPN拉電流 |
PNP灌電流 |
|
操作電壓 |
5…240V DC/AC |
5…30V DC |
5…30V DC |
|
切換電流 |
最大1A |
最大1A |
最大1A |
|
額定電源 |
最大30W |
最大30W |
最大30W |
|
電流消耗 |
- |
最大42mA@24VDC |
最大30mA@24VDC |
|
壓降 |
最大3.5V |
最大1.5V@0.5mA |
最大1.5V@0.5mA |
|
泄漏電流 |
- |
最大0.01mA |
最大0.01mA |
|
顯示器 |
紅色LED |
電源：綠色LED 輸出：紅色LED |
電源：綠色LED 輸出：紅色LED |
|
電纜 |
直徑4.5，2C，PVC |
直徑4.5，3C，PVC |
直徑4.5，3C，PVC |
|
操作頻率 |
200Hz |
1000Hz |
1000Hz |
|
電磁要求 |
80Gauss |
40Gauss |
40Gauss |
|
溫度范圍 |
-10…+70℃ （+14…158℉） |
-10…+70℃ （+14…158℉） |
-10…+70℃ （+14…158℉） |
|
震動 |
30G |
50G |
50G |
|
振動 |
9G |
9G |
9G |
|
外殼分類 |
IEC 60529 IP67 (NEMA6) |
IEC 60529 IP67 (NEMA6) |
IEC 60529 IP67 (NEMA6) |
|
保護電路 |
4 |
3,4 |
3,4 |
