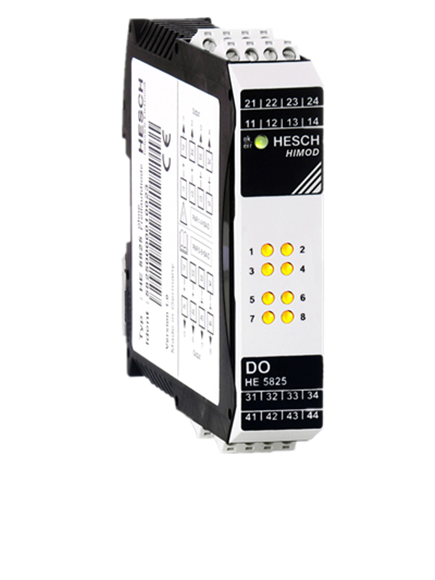

HESCH IO模塊（HIMOD系列）HE 5825
- 品 牌：HESCH
- 型 號：HE 5825
-
技術資料：
HESCH IO模塊HE 5825（HIMOD系列）
- 閱讀次數：3087
產品介紹
數字量輸出模塊HE 5825可控制來自上級總線系統的八個二進制信號，并將這些信號傳送至過程級別。與現場總線耦合器的通訊通過異步串行RS-485連接進行。在維修時，模塊可以快速更換，并且在運行操作（熱插拔）中不會出現復雜情況。輸出可以在預定義的時鐘模式下運行，以設置執行器的輸出。數字輸出的信號狀態通過狀態LED指示。電源電壓，現場總線和邏輯區域彼此隔離。檢測并顯示模塊錯誤和過載，短路或缺少電源的錯誤。發生錯誤時，輸出切換到以前定義的安全狀態（故障安全）。
詳細參數
電源：通過內部T-bus 24 V DC/7.5 V DC
電流消耗：在24 V最大為40 mA，在7.5 V最大為60 mA
電氣隔離：2300Veff [（電源，邏輯）/每個通道]
數字輸出
原理：高端驅動器，可逆邏輯
電源：外部電源，18...32 V DC
負載：靜態每通道2 A
最大總電流12 A
循環操作：可通過循環時間和5 ms至30 s的開啟時間進行設置
保護機制：防止短路，過壓，過熱，反向電壓
故障安全：在發生錯誤時將輸出轉換到安全狀態
診斷顯示：8個黃色LED輸出的狀態，1 x 2色LED模塊狀態
接線技術
螺釘/插頭端子，導體橫截面0.2...2.5mm2
彈簧夾/插頭端子，導體橫截面0.2...2.5mm2
重量：150g
