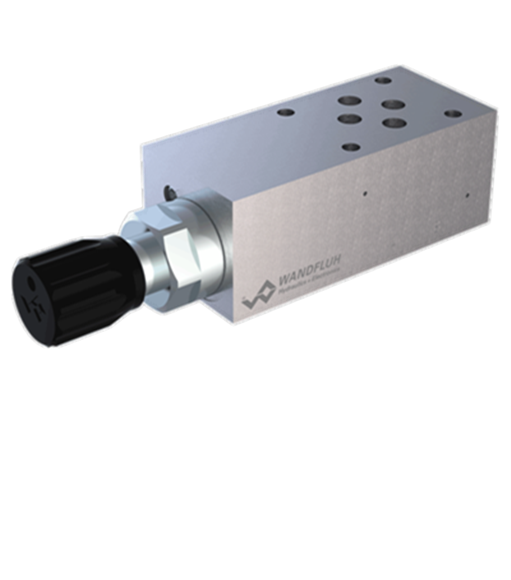

WANDFLUH溢流閥B_S_FA06系列BVSSA06-P-350
- 品 牌：WANDFLUH
- 型 號：BVSSA06-P-350
-
技術資料：
WANDFLUH溢流閥B_S_FA06系列
- 閱讀次數：4605
產品介紹
先導式減壓閥NG6。符合ISO 4401-03的法蘭和夾層結構，帶4個端口。根據ISO 7789標準，WANDFLUH公司生產的M22x1,5型比例減壓閥芯用于法蘭結構和夾層結構的閥體磷化。當達到設定的工作壓力時，閥芯打開并連接受保護的管路，并返回到油箱T。提供G1/4"連接螺紋作為法蘭和夾層設計的標準配置（壓力釋放為P）。可以連接到壓力表。通過將來自受保護的油路P，A或B的油流轉向返回/油箱管路T來減輕液壓系統的操作壓力。法蘭和夾心閥（垂直堆疊）特別適用于：機床和所有類型處理系統。NG6尺寸閥門通常也用于動力裝置的堆疊系統。
詳細參數
類型：先導式或直動式溢流閥
標稱尺寸：NG6符合ISO 4401-03
結構：法蘭或夾層結構
安裝類型：4個用于內六角螺釘M5或雙頭螺栓M5的固定孔
緊固扭矩：MD=5.5Nm用于固定螺釘
MD=50Nm用于旋入式墨盒
連接類型：螺紋連接板法蘭板和水平堆疊系統
安裝：任何位置
液壓油：礦物油，其他介質可應要求提供
最大允許的污染等級：ISO4406：1999，類別18/16/13
（過濾器規格?6...10≥75）
粘度范圍：12 mm2/s...320mm2/s
峰值壓力：
pmax =400 bar
pmax =100 bar（直動式控制閥芯）
最大流量：
先導式，直接操作圓錐形閥芯Qmax = 80 l/min
直動式控制閥芯Qmax= 25 l/min
環境溫度：-20℃...+ 50℃
重量（不帶螺絲刀）：
法蘭設計= 1,43kg
夾層設計P，A，B = 1,18 kg
夾層設計AB = 1,58 kg
