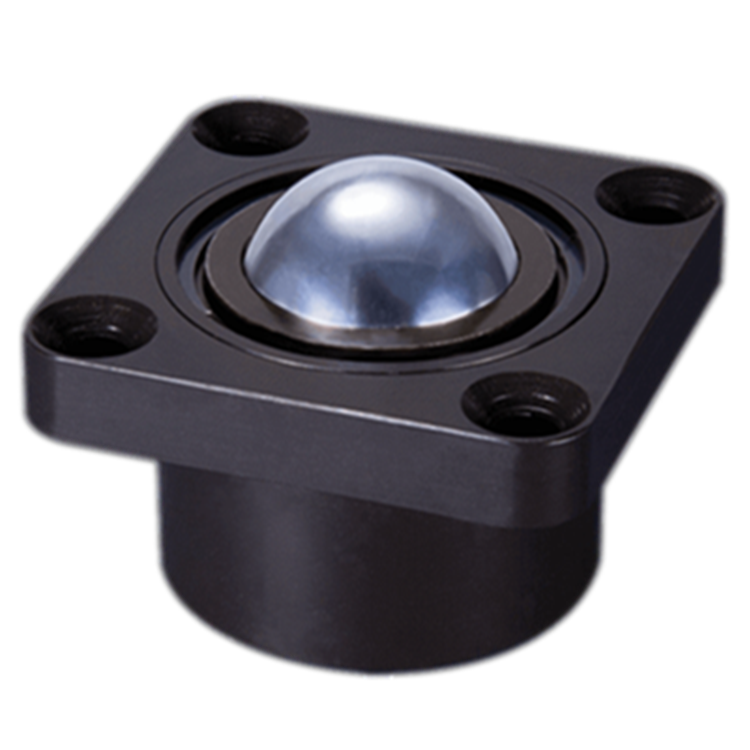

OMNITRACK球形單元9341
- 品 牌：OMNITRACK
- 型 號：9341
-
技術資料：
OMNITRACK球形單元93系列
- 閱讀次數：3809
產品介紹
法蘭底座
沉頭方形、圓形和橢圓形法蘭下降單元，10 個型號
性能特點
- 高容量球傳輸單元
- 毛氈密封
- 1 x碎片通道/排水管
- 易于拆卸和用戶維修
- 加工的零件具有鋅和三價鈍化功能，用于標準耐腐蝕性
- 標準材料 - AISI 52100高鉻鋼球和機加工鋼外殼的“抗氧化”電泳涂層
- 通過升級標準材料來解決特定的應用需求 - 通過添加后綴來選擇下面的選項：
- 不銹鋼球升級 - （AISI 440C）- “抗氧化劑”外殼，保持額定負載為標準
- 惡劣條件升級 -不銹鋼AISI440鋼球和內部組件，標準外殼和額定載荷
- 全不銹鋼升級 - 不銹鋼AISI 440內部零件和球，AISI 304外殼，標準負載額定值
技術參數
|
型號 |
負載kg |
球直徑 mm |
A |
B |
C |
D×D |
E×E |
F |
G |
|
9300 |
50 |
12.7 |
23.8 |
22.2 |
11.2 |
44.5 |
34.9 |
3.2 |
2×3.6 |
|
9310 |
50 |
12.7 |
23.8 |
22.2 |
7.9 |
47.7×32 |
34.9 |
2 |
2×4 |
|
9320 |
225 |
25.4 |
44 |
41.3 |
10.3 |
57.2 |
44.5 |
4.8 |
4×6.1 |
|
9321 |
225 |
25.4 |
44.5 |
41.3 |
11.9 |
57.2 |
44.5 |
4.8 |
4×6.1 |
|
9330 |
385 |
25.4 |
50 |
44.5 |
12.7 |
76.2 |
57.9 |
6.4 |
4×8.1 |
|
9341 |
1100 |
38.1 |
60 |
60 |
25.4 |
76.2 |
57.9 |
12.7 |
4×8.1 |
|
9350 |
2200 |
50.8 |
100 |
95 |
33.3 |
127 |
101.6 |
19.1 |
4×11.1 |
|
9351 |
2200 |
5.08 |
101.6 |
98.4 |
36.5 |
127 |
101.6 |
22.2 |
4×11.1 |
|
9352 |
2200 |
50.8 |
109.5 |
98.4 |
33.3 |
127 |
101.6 |
19.1 |
4×10.3 |
|
9360 |
4550 |
76.2 |
160 |
145 |
36 |
175 |
145 |
15 |
4×13.1 |
|
9300 - 圓形法蘭 9310 - 橢圓法蘭 |
|||||||||
產品尺寸
詳細參數
型號 | 負載kg | 球直徑 mm | A | B | C | D×D | E×E | F | G |
9300 | 50 | 12.7 | 23.8 | 22.2 | 11.2 | 44.5 | 34.9 | 3.2 | 2×3.6 |
9310 | 50 | 12.7 | 23.8 | 22.2 | 7.9 | 47.7×32 | 34.9 | 2 | 2×4 |
9320 | 225 | 25.4 | 44 | 41.3 | 10.3 | 57.2 | 44.5 | 4.8 | 4×6.1 |
9321 | 225 | 25.4 | 44.5 | 41.3 | 11.9 | 57.2 | 44.5 | 4.8 | 4×6.1 |
9330 | 385 | 25.4 | 50 | 44.5 | 12.7 | 76.2 | 57.9 | 6.4 | 4×8.1 |
9341 | 1100 | 38.1 | 60 | 60 | 25.4 | 76.2 | 57.9 | 12.7 | 4×8.1 |
9350 | 2200 | 50.8 | 100 | 95 | 33.3 | 127 | 101.6 | 19.1 | 4×11.1 |
9351 | 2200 | 5.08 | 101.6 | 98.4 | 36.5 | 127 | 101.6 | 22.2 | 4×11.1 |
9352 | 2200 | 50.8 | 109.5 | 98.4 | 33.3 | 127 | 101.6 | 19.1 | 4×10.3 |
9360 | 4550 | 76.2 | 160 | 145 | 36 | 175 | 145 | 15 | 4×13.1 |
9300 - 圓形法蘭 9310 - 橢圓法蘭 | |||||||||
