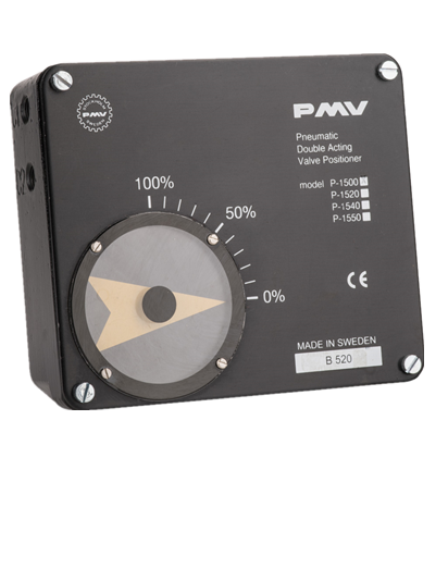

PMV定位器P1500系列P1500NE-23F01-PV9DA-3Z
- 品 牌：PMV
- 型 號：P1500NE-23F01-PV9DA-3Z
- 技術資料：
- 閱讀次數：3934
產品介紹
雙重性能
高增益先導閥選件
簡單校準，外部零點調整
PMV P1500氣動定位器具有雙作用，包括抗振性和高容量輸出，適用于大批量需求的應用，易于校準和安裝。定位基于平衡力的原理。一個力來自通過平衡臂上的波紋管傳遞的信號壓力，另一個力來自反饋彈簧，并且與下臂的水平成比例。下臂水平由固定在主軸上的凸輪的位置決定。主軸由氣缸桿啟動。當這兩個力相等時，平衡臂處于中間位置，就像閥芯一樣。空氣輕微泄漏超過先導閥部件之間的關閉公差。一個小流量從通過導閥口進入氣缸，另一個小流量泄漏到定位器殼體中。
詳細參數
型號：P1500NE-23F01-PV9DA-3Z
輸入信號：3…15psi
空氣連接：1/4”NPT
主軸：VDI/VDE3845
凸輪：線性90度
蓋：90度，0-100％ scale
密封/溫度：丁腈，NBR20℃至+85℃
