電流和電壓的模擬輸入

兩個無潛在的轉換

使用編碼密鑰進行簡單的點設置

寬范圍電源

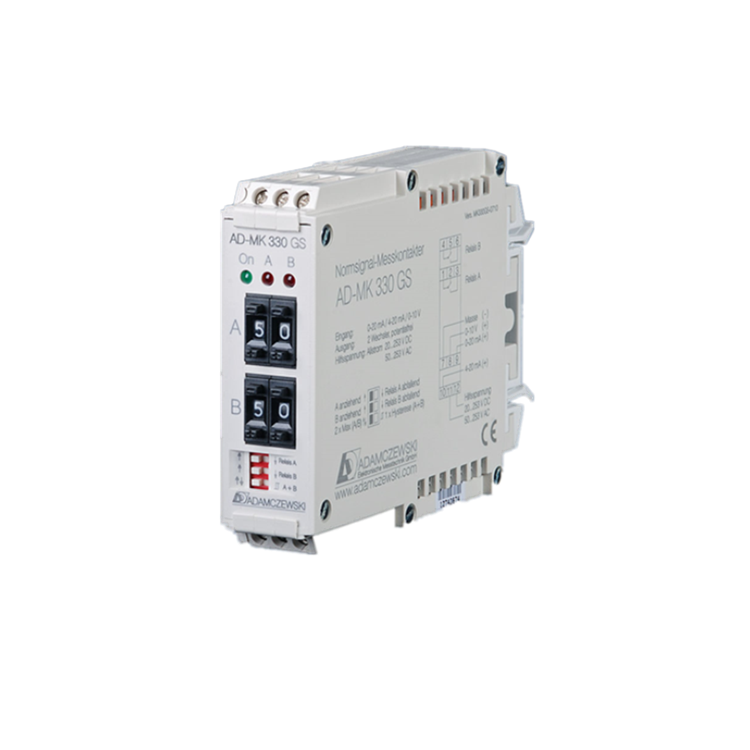

測量接觸器AD-MK 330 GS用于將限值轉換為模擬信號或標準信號。該器件具有0..20 mA，4..20 mA輸入和0..10V輸入，可以替代使用。憑借其兩個無電位轉換觸點，AD-MK 330 GS可以切換兩個獨立限制值，可以在百分比步驟中借助于整體鍵編碼開關在前面設置切換閾值，相關繼電器的狀態通過前面的LED指示。AD-MK 330 GS有兩種不同的操作模式，可通過功能鍵選擇。可以切換兩個獨立的極限值，由此每個繼電器的一個鍵編碼開關有效，切換滯后在這種情況下為1％。在運行模式滯后時，兩個繼電器都是同步的。這里，可以使用兩個鍵編碼開關分別選擇上下切換點（接通點和切斷點）。繼電器可以在兩種工作模式下工作，在工作電流原理或閉路電流原理中，也可以在功能鍵上選擇。高效的寬范圍電源組可以提供所有已建立的電源網絡或電壓電平，輸入，輸出和電源電壓以高隔離度相互電隔離。

電流輸入

測量范圍：0...20mA/4...20 mA

輸入電阻：50Ohm

輸入電壓

測量范圍：0...10V

輸入電阻：400kOhm

繼電器輸出A/B

接觸類型：潛在的自由轉換

交流分?jǐn)嗄芰Γ簃ax.250V AC，2 A AC，50Hz

直流分?jǐn)嗄芰Γ簃ax.50V DC，2 A DC

傳輸

基本精度：1％（1位數）

溫度影響滿：量程+/-100 ppm / K

響應時間：100毫秒

電源

電壓范圍：AC 50... 253 V AC，50/60 Hz

標稱電壓：AC 230V AC

電壓范圍：DC 20... 253 V DC

標稱電壓：DC 24 VDC

功耗：AC / DC2,3 VA / 1,5 W

環境條件

環境溫度：0 ...50°C

儲存和運輸：-10... 60°C（無解凍）

外殼

DIN導軌：緊固方式35mm（EN 50022）

防護類型：IP 20

連接器橫截面：max.2,5平方毫米

重量：~200克
