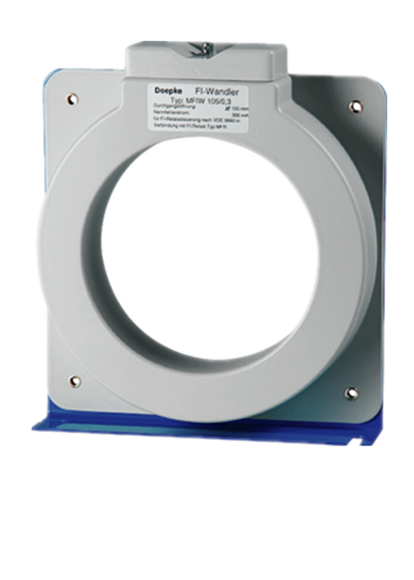

DOEPKE剩余電流互感器MFIW 070系列MFIW 070/0,5
- 品 牌：DOEPKE
- 型 號：MFIW 070/0,5
-
技術資料：
DOEPKE剩余電流互感器MFIW 070系列
- 閱讀次數：4402
產品介紹
剩余電流互感器與評估單元結合使用，以監控和保護電路。變壓器組成MFIW系列與MFR評估單元相結合，形成符合VDE 0660-101標準的模塊化剩余電流裝置（MRCD）。具有特征A的剩余電流互感器檢測正弦交流電流以及脈動直流剩余電流。變壓器覆蓋通向消耗的所有有源導體，并使用其輸出信號來說明流過它的所有導體電流之和的時間曲線。其輸出信號與剩余電流成比例，在絕緣故障情況下或通過接地，剩余電流通過保護接地導線流回供電干線的接地點。
詳細參數
剩余電流檢測特性：A，AC
剩余工作電流：max.0.5A
初級變壓器
額定電壓（AC）：0 V ... 690 V.
額定沖擊耐受電壓8 kV / Kategorie IV
額定電流：200 A
額定頻率：50 Hz... 60 Hz
次級變壓器
次級額定電流強度：螺旋式端子（變壓器輸出）
夾緊區域：max.4mm2
擰緊扭矩：max.0.6Nm
貯存溫度：-40°C... 85°C
環境溫度：-25°C... 65°C
外殼類型：壁掛式外殼
安裝類型：壁掛式安裝
外殼材料：聚碳酸酯（PC）
保護等級：IP20
