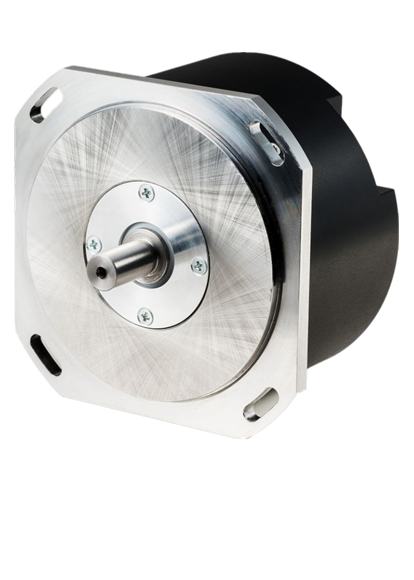

PRECIZIKA編碼器A110-F-180000-03
- 品 牌：PRECIZIKA
- 型 號：A110-F-180000-03
-
技術資料：
PRECIZIKA編碼器A110系列
- 閱讀次數：3953
產品介紹
半精度光電旋轉編碼器 A110 用于在關鍵機器組件、工業機器人、比較器和數控系統、NC 或數字讀出單元之間建立信息聯系。它提供有關運動值和運動方向的信息。該編碼器可用于自動控制、在線測量、過程監控系統等。輸出信號有三種：
- A110-A - 正弦信號，振幅約 11 μApp；
- A110-AV - 正弦信號，振幅約 1 Vpp；
- A110-F - 方波信號（TTL），集成細分電子元件，用于細分 x1、x2、x5、x10、x20、x25、x50 和 x100。
性能特點
通用、緊湊結構設計
實心軸安裝型式
高精度角位移測量
每轉可產生多達1.800.000個輸出脈沖
可修改為帶有距離編碼的參考標記
選型指南
技術參數
產地：立陶宛
精度：±7.5; ±5.0 弧秒
20 OC 時的啟動扭矩：< 0.01Nm
轉子慣性矩：< 20×10 -6 kgm2
防護等級 (IEC 529)：IP64
重量（不含電纜）：0.7 千克
工作溫度：0至+50 ℃
存儲溫度：-30至+80 ℃
濕度（非冷凝）：98
允許振動：< 100 m/s2
允許沖擊 (6 ms)：< 300 m/s2
光盤上的行數 (z)：18000
每轉輸出脈沖數 A90H-F：18000; 36000; 90000;180000; 360000; 450000;900000; 1800000
- 標準 (S)：每軸一個
- 距離編碼 (K)：每軸轉動 36 次
Max軸速：5000 rpm
Max軸負載：
- 軸向：10 N
- 徑向（軸端）：10 N
產品尺寸
產品應用
雷達、翻新、旋轉臺 、銑削/鏜孔/鉆孔數控機床、汽車工業、維修、機床工具
詳細參數
每轉輸出脈沖數：18000-1800000ppr
編碼器盤上的行號：18000
參考信號
- 標準：每轉軸1次
- 距離編碼：每轉軸36次
軸速：max.5000rpm
軸負荷max.
- 軸向：10 N
- 徑向：10 N
精度：±7.5 arc.sec;±5.0 arc.sec
20°C起始扭矩：≤0.01Nm
轉子轉動慣量：<20x10-6kgm2
工作溫度：0...+50°C
儲存溫度：-30...+80°C
濕度（非冷凝）：max.98％
允許的振動（55至2000 Hz）：≤100m /s2
允許沖擊（11 ms）：≤300m/s2
保護：IP64
重量不含電纜：max.0.7 kg
