E2V磁控管MG5193
- 品 牌：E2V
- 型 號：MG5193
-
技術資料：
E2V磁控管MG5193
- 閱讀次數：4404
產品介紹
帶狀葉片陽極具有良好的效率，低啟動抖動，出色的模式控制和低成本
長陽極具有極高的功率，同時保持出色的頻率穩定性和模式控制
升陽陽極特別適用于毫米波磁控管，具有出色的短脈沖能力
磁控管由形成陽極的微波腔的圓形排列構成。陰極布置成使其與陽極葉片同心。當提取空氣并且陰極是熱的時，電子從其表面發射到陰極和陽極葉片之間的空間中。如果在陰極和陽極之間施加DC電壓并且以與電場成直角的方式施加磁場，則電子將遵循彎曲路徑。當電子與陽極諧振器結構相互作用時，產生微波功率。

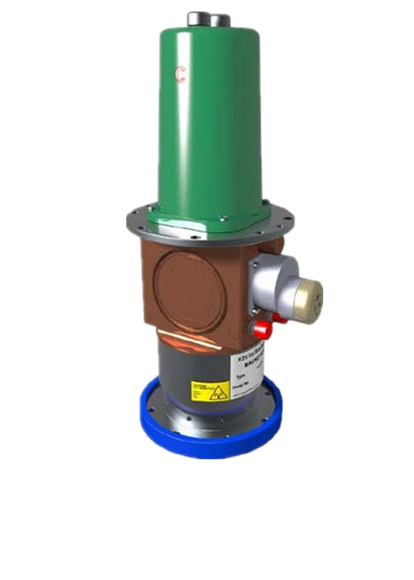

實物圖
詳細參數
可調諧S波段磁控管
陰極：間接加熱
加熱器電壓：8.5 V dc
加熱器電流：9.0 A
峰值加熱器啟動電流：不要超過20 A
陰極預熱時間：min.3.0分鐘
頻率范圍（冷卻水40℃）：2993至3002MHz
峰值輸出功率：2.6 MW
磁鐵：分離
冷卻：水
凈重：約8 kg
