BWF固定器LS系列LS-GA,f1,p,due
- 品 牌：BWF
- 型 號：LS-GA,f1,p,due
-
技術資料：

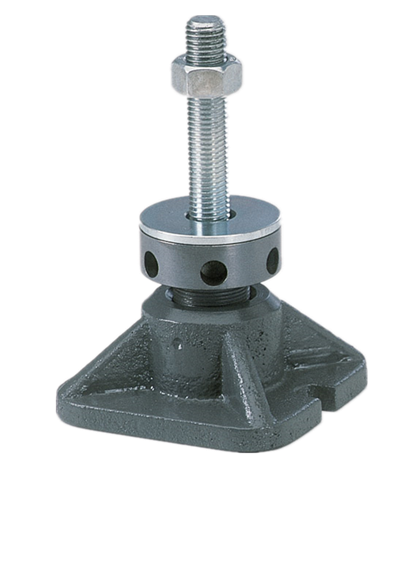

BWF固定器LS系列
- 閱讀次數：4052
產品介紹
穩定的結構
調整范圍很廣
3種錨固可能性
LS設計用于平整和固定簡單的機器和添加聚合物
用于輕型機械和附加裝置或部件
由外殼，螺紋調平元件和球面支承板組成
內螺紋M16的找平元件
球面墊圈用于非平行軸承表面直徑40 x 10
用于將BW-Fixator連接到基礎的側錨螺栓，2個樹脂錨和2個螺柱M16 x 130
詳細參數
允許的載荷：max.25KN
允許的提升載荷：max.10KN
調平螺桿的比扭矩：45Nm/103 kg
每個螺釘轉的垂直調整：1.5mm
夾緊螺栓：M16 x150，max.e = 80毫米
調整：max.30 mm
重量：1,6 kg
