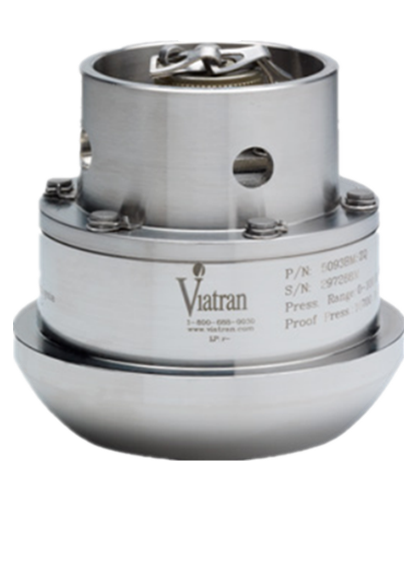

VIATRAN錘擊壓力變送器510BPS
- 品 牌：VIATRAN
- 型 號：510BPS
- 技術資料：
- 閱讀次數：7663
產品介紹
錘頭壓力接頭
抗沖擊和振動
八軌傳感器設計
壓力高達20,000 psi（1400 bar）
錘頭接頭和擰緊扭矩的細微變化也可能導致不穩定。這些變化會在傳感器上產生應力點加載。Viatran的產品開發工程師使用有限元分析（FEA）來確定應變計的有效分布，以減少夾持效果。最終的八軌距傳感器設計不受螺母的方向或密封性影響。半沖洗設計可減小腔體體積，以防止堵塞。這樣就無需進行繁瑣的清潔工作，尤其是在固井應用中。Viatran經過油田驗證。
Viatran多年的油田經驗幫助Viatran解決了典型的應用問題。Viatran非常熟悉二次采油，鉆井，海上和陸上生產對性能，可靠性和適應性的苛刻要求。此外，銷售和應用工程師致力于確保您獲得適合您需求的壓力感應解決方案。
詳細參數
滿量程壓力范圍：0-5K，6K，10K，15K，20K PSIS（0-350、410、700， 1000、1400 bar）
滿量程輸出（FSO）：16 mA±1％
零平衡：4 mA± 1％FSO
長期穩定性：每6個月≤±0.25％FSO
響應時間：≤2.5mSec達到90％ FSO
溫度對零的影響：≤100％F（37°C）時±1％FSO
溫度對跨度的影響：≤±1％FSO / 100°F（37°C）
電源電壓：10.5至28 Vdc
電源調節：≤±0.01％FSO /V
輸出信號：4-20 mA 在70°F（21°C）下
環路/負載阻抗：750 V在24 Vdc時線性降低至0 Ohms @ 9 Vdc
在9 Vdc時線性降低至0 Ohms
范圍校準信號：FSPR的100％
校準電源：7.5至28 Vdc在15 mA標稱值
補償溫度：40°F至140°F（4°C至60°C）
工作溫度：- 40°F至185°F（-40°C至85°C ）
儲存溫度限制：- 67°F至302°F（-55°C至150°C）
壓力腔體積：<0.78立方英寸
耐壓：1.667倍FSPR或22.5 K PSI（1550 bar）
爆破壓力：3倍FSPR，受聯合＃1502限制：22.5K PSI（1550巴）
震動限制：100 G
外殼材料.：304不銹鋼
接液材料：Inconel X-750，熱處理符合NACE MR0175-2000
重量：5.5磅標稱（2.4千克）
