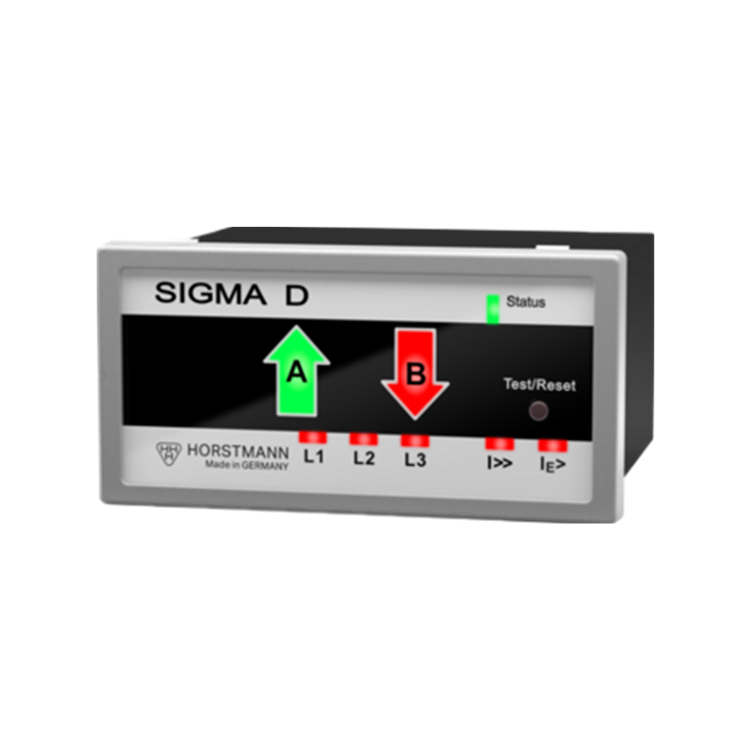

Sigma D系列是用于中壓配電網絡的組合定向短路和定向接地故障指示器。這些設備由電流傳感器供電。電壓信息將從集成電壓檢測系統（Wega 系列）、HR 接口或電容性柱絕緣體中獲取。

• 用于所有配電網絡/中性點處理的 CT 供電定向短路和定向接地故障指示器
• 可用于帶開環的隔離網絡
• 全自動電壓校準
• 通過 DIP 開關或 USB 端口輕松靈活地設置參數
• 用于故障評估的事件存儲器
• 多色 LED 狀態顯示
• 通過可自由編程的繼電器發出遠程信號
• 立即檢測故障方向
• 無需輔助電源
• 快速調試和參數設置

• 設備套裝包括：

  • 1個顯示單元
  • 3相電流傳感器
  • 電壓耦合

• 接地故障檢測方式：接地短路
• 短路脫扣電流：DIP: 200, 300, 400, 600, 800, 2,000 A, 自調節, SW: 50 - 2,000 A
• 短路響應延遲：

DIP: 40, 80 ms

SW: 40 ms - 60 s

• 接地短路跳閘電流：

DIP：關、20、40、60、80、100、120、160 A

SW: 20 - 1,000 A

• 接地短路響應延遲：

DIP：80、160 ms

SW: 40 ms - 60 s

測量精度：

• 相電流：

±3 % (0 – 630 A, 分辨率 1 A)

±5 % (630 – 1,500 A)

±10 % (1,500 – 2,000 A)

• 指示：短路：3個紅色LED（L1、L2、L3），1個紅色LED I>>；接地故障：3 個紅色 LED（L1、L2、L3），1 個紅色 LED IE>；方向箭頭紅色/綠色

遙控信號：

• 繼電器觸點：4
• 遠程觸點：無電位長期或瞬時觸點（1 s），常閉或常開
• 觸點容量：

max 230 V AC/1 A/62.5 VA

max 220 V DC/1 A/60 W

• 內部電源：長壽命鋰電池，有效閃爍時間>900小時，保質期≥20年

機械數據：

• 外殼：聚碳酸酯，IP40
• 溫度范圍：-30 至 +70 °C
