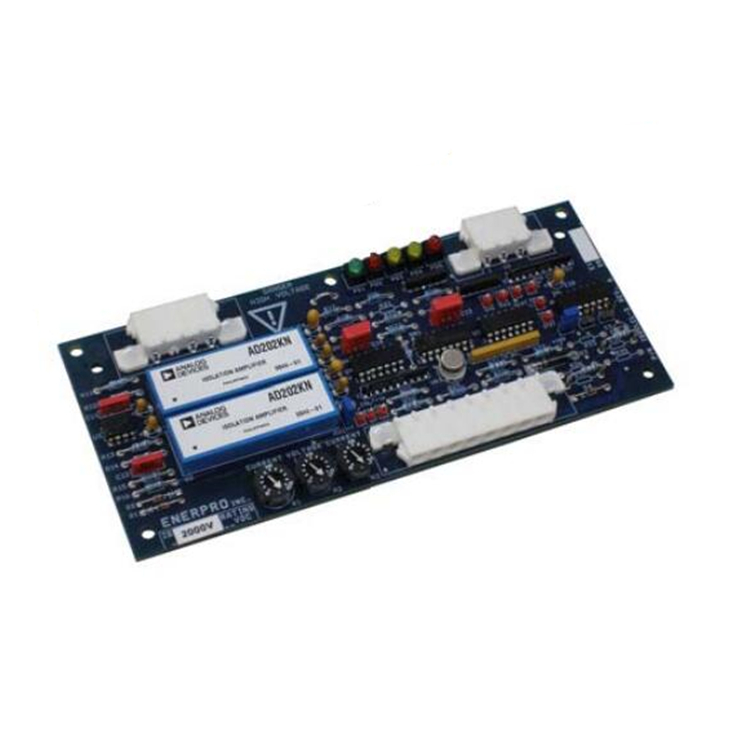

ISOVLCL-3是一款穩壓板，專門用于 Enerpro SCR 點火板。在典型配置中，穩壓板接受電流和電壓反饋和指令信號。穩壓電路驅動觸發板的延遲角指令信號，產生指令信號規定的輸出電流或電壓。穩壓板的反饋信號通常來自 0-50 mV 電流分流器和 0-4 V 直流滿量程電壓信號（通過外部衰減器提供）。

• 隔離電壓和電流反饋信號：電流和電壓反饋信號通過 Analog Devices AD202KN 隔離放大器（1500 Vrms，2000 V 峰值）與穩壓器板電隔離。
• 負載電壓或電流限制：限制放大器響應反饋信號和相應限制命令之間的差異。產生的信號是 SCR 延遲角指令信號 SIG HI。
• 電流和電壓限制自動交叉：二極管或電路提供電壓和電流限制之間的自動交叉。ISOVLCL-3 在電流或電壓調節模式下運行，具體取決于哪個限制命令設置min。
• 帶自動復位的過流跳閘：板上安裝的電位器設置電流跳閘電平。電流跳閘復位軟啟動電路；它對過流事件的響應時間約為 3 毫秒。如果過流情況持續存在，電流跳閘將自動復位并跳閘，不斷循環直至清除。
• 軟啟動和軟停止：軟啟動電路將輸入到觸發板的柵極延遲命令電壓在大約 2 秒內上升到預設電平；軟停止以類似的方式降低命令。可以指定其他軟啟動時間。
• 極性反轉兼容性：電流和電壓反饋信號由高精度絕對值電路處理，避免正反饋并允許在極性反轉應用中運行。
• 電壓和電流回讀信號：比例模擬電壓和電流信號可從專用連接器獲得。
• 板載或非板載電壓和電流命令：用戶可以使用板上安裝的電位器或通過外部施加的電壓和電流命令來命令所需的電壓或電流水平。有多個指令電壓或電流范圍可供選擇，包括 0-12 V、0-10 V 和 4-20 mA。
• 電路板結構：所有電路板都涂有保形涂層（MIL-1-46058，UR 型）。

• 交流電壓：600 VAC
• max隔離電壓：2000 V peak
• 工作溫度范圍：-5 C至85 C
• 板直流電源電壓：30 V直流
• 12 V調節器輔助輸出電流：20 MA
• 延遲角度命令信號（SIG HI）：0.85-5.85 V
• 電壓和當前限制命令:0-12 V，0-10 V，4-20 MA（或指定）
• 軟啟動/停止時間：0.4-2.0 s，可獨立配置
• 板材尺寸：171 x 84 x 18毫米（長x寬x深）
• 隔離電路之間的min爬電距離：18mm
• 保形涂層：符合MIL-1-46058，UR型
• 產地：美國

• 電池充電器
• 電化學工藝電源
• 電機控制器
• 磁鐵電源
• 不間斷電源系統
