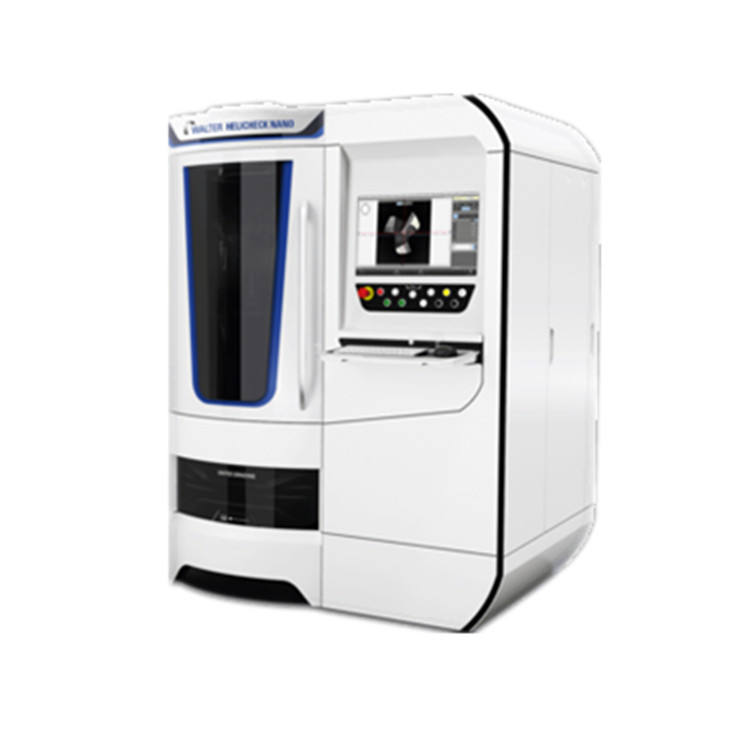

對于復雜幾何形狀的全自動完整測量，HELICHECK NANO CNC測量機在微米和納米范圍內是理想的解決方案。得益于顯微傳感器技術，即使是很小的幾何形狀也可以可靠地記錄和評估-直徑為0.1 mm。在直徑達16 mm的范圍內，HELICHECK NANO充分展示了其優勢。憑借經認證的精度，它為確?，F代工具生產的生產率、質量和精度設定了標準。在自動刀具加工中，它承擔著“質量控制”的關鍵功能，并在加工過程中集成公差補償。

• 實心花崗巖基層

堅固的花崗巖底座由于其重量，為精度和準確性提供了基礎。這種花崗巖底座提供振動阻尼和熱穩定性。這些是HELICHECK NANO獲得高測量精度和可靠測量結果的先決條件。

• E1值

在我們的HELICHECK NANO測量機上，E1值標準為（1.2+L/300）µm。

• ISO 50主軸

具有自動夾緊機構的高精度ISO 50主軸確保了HELICHECK NANO的準確和可重復測量。

• 準確性

根據VDI/VDE 2617，測量機的精度通過在認證校準標準上以不同間隔進行的各種測量進行評估。WALTER使用經認證的儀表或可選的玻璃刻度，以提高精度。根據標準，至少需要三次測量。WALTER執行十次測量。Physikalisch Technische Bundesanstalt的校準證書證明了玻璃秤的高精度。

線性軸

行程X：max.270毫米

行程Y：max.365毫米

行程Z：max.250毫米

工件數據

工件長度：0,5-120毫米

工件直徑：0,1-16毫米

工件重量：max.25千克
