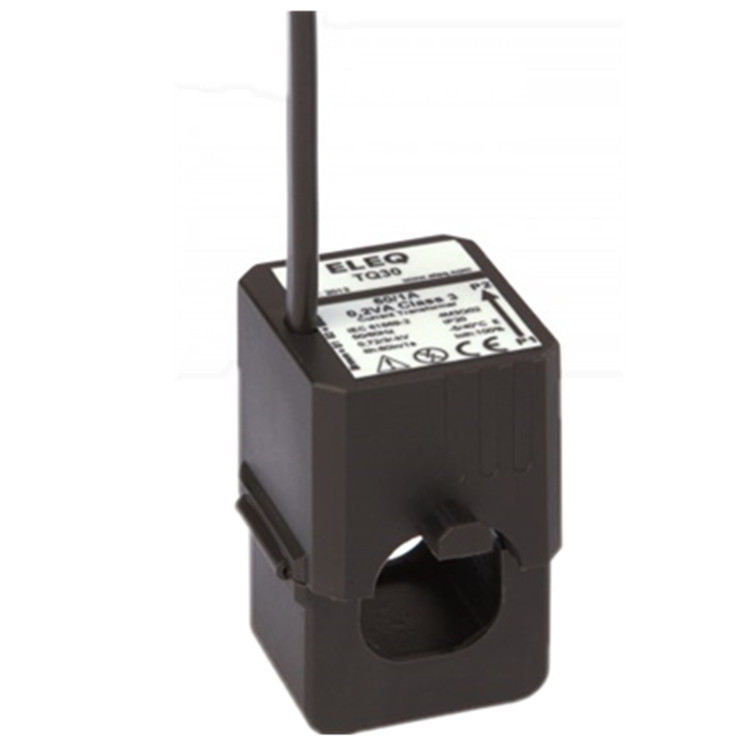

非常緊湊的ELEQ TQ30分芯電流互感器專為連接數字測量系統而設計。

TQ30配有顏色編碼的二次引線。所有電流互感器都能夠在次級引線的末端。電流互感器的正確閉合由清晰的“咔嚓”聲保證。電流互感器配有兩個變壓器，可方便地安裝在主導體周圍。

使用我們的緊湊型分芯電流互感器，可以快速準確地測量電流。ELEQ的TQ系列非常適合用于現有安裝和數字測量系統。此外，由于電流傳感器配有彩色編碼導線，因此易于安裝。變壓器符合IEC61869-2，這保證了準確性。負載和等級規范適用于導線末端的條件。

環境條件

地點：室內使用

環境空氣溫度：-10°C…+55°C

相對濕度：5%…85%，非冷凝

海拔高度：高達2000m

保護等級（次級端子）：IP 20

僅適用于絕緣導線。

應用條件

標準：IEC 61869-2標準

額定短時熱電流（Ith）：60 x Ipr/1s

連續熱電流（Icth）：1

額定絕緣等級：0,72/3/-kV

額定頻率：50/60Hz

絕緣等級：E（120°C）

主窗口尺寸：ø 18

二次引線：3米電纜，0.5 mm²柔性
