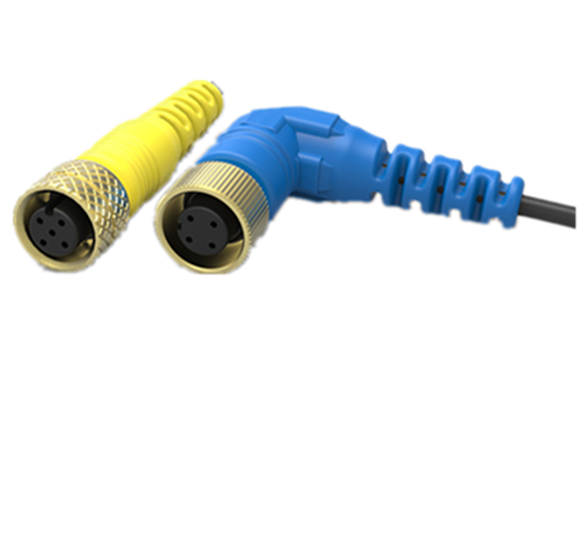

CABLE SOLITIONS圓形連接器TCS M12
- 品 牌：CABLE SOLITIONS
- 型 號：TCS M12
- 技術資料：
- 閱讀次數：1931
產品介紹
不銹鋼套筒塑料觸點座加上不銹鋼套環
完全包覆成型
用于A代碼的公頭，母頭4、5和8觸點布置以及用于D代碼接頭的公頭和母頭4觸點布置
-40°C至+ 90°C的可靠性能
匹配時防水
專為惡劣環境而設計，確保不間斷的連接
Teledyne Cable Solutions提供了行業標準M-12連接器的增強的生存能力版本。目前提供用于A代碼的公頭，母頭4、5和8觸點布置以及用于D代碼連接器的公頭和母頭4觸點布置。TCS M12包含一個不銹鋼套的塑料觸點載體以及一個不銹鋼套環，并完全包覆成型，在匹配狀態下提供IP67/IP68防水等級。TCS的M12被設計為用于解決現場自動化應用的更堅固的連接器，可提供從-40°C至+ 90°C的可靠性能。
詳細參數
代碼A的觸點布置-插頭（公）
|
觸點 |
額定電壓 |
額定電流
|
接觸電阻 |
觸點尺寸 |
電纜外徑 |
|
|
V A/C |
V D/C |
|||||
|
4路插座 |
250V |
250V |
4A |
< 10MΩ |
28-22 AWG |
.30” |
|
5路插座 |
60 |
60 |
4A |
< 10MΩ |
28-22 AWG |
.30” |
|
8路插座 |
30 |
30 |
2A |
< 10MΩ |
28-22 AWG |
.30” |
代碼A的觸點布置-插座（母）
|
觸點 |
額定電壓 |
額定電流
|
接觸電阻 |
觸點尺寸 |
電纜外徑 |
|
|
V A/C |
V D/C |
|||||
|
4針 |
250V |
250V |
4A |
< 10MΩ |
28-22 AWG |
.30” |
|
5針 |
60 |
60 |
4A |
< 10MΩ |
28-22 AWG |
.30” |
|
8針 |
30 |
30 |
2A |
< 10MΩ |
28-22 AWG |
.30” |
代碼D的觸點布置-插頭（公）
|
觸點 |
額定電壓 |
額定電流 |
接觸電阻 |
觸點尺寸 |
電纜外徑 |
|
|
V A/C |
V D/C |
|||||
|
4路插座 |
250V |
250V |
4A |
< 10MΩ |
28-22 AWG |
.30” |
代碼D的觸點布置-插頭（母）
|
觸點 |
額定電壓 |
額定電流 |
接觸電阻 |
觸點尺寸 |
電纜外徑 |
|
|
V A/C |
V D/C |
|||||
|
4針 |
250V |
250V |
4A |
< 10MΩ |
28-22 AWG |
.30” |
