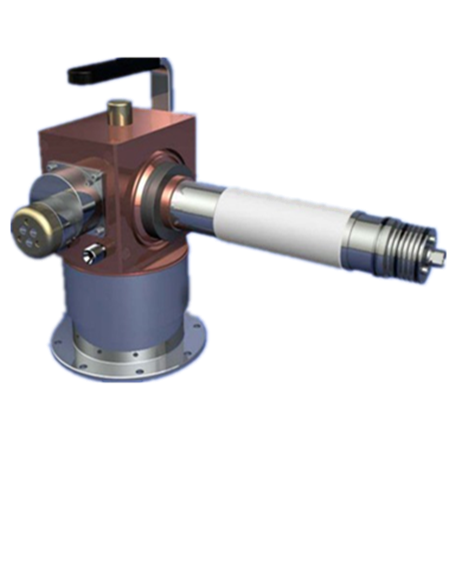

TELEDYNE E2V磁控管MG6090
- 品 牌：TELEDYNE E2V
- 型 號：MG6090
-
技術資料：
E2V可調諧S波段磁控管MG6090
- 閱讀次數：1863
產品介紹
機械調諧的脈沖磁控管主要用于線性加速器。
磁控管是水冷的，并帶有一個一體的水套。推薦水流量為每分鐘5升或更高；為了達到該流速，大約需要1.25 kg/cm2的壓力。出口水溫不得超過50°C。陰極桿上的散熱片必須以至少0.28 m3/min的氣流冷卻。磁控管設計用于MG6053型電磁鐵，如果需要，可提供。磁鐵的北向?qū)O面必須與與陰極桿相對的磁控管陽極面相鄰。場軸與陽極軸成一直線，并且與系統波導的H平面成直角。
詳細參數
頻率范圍：2993至3002 MHz
峰值輸出功率：3.1 MW
磁鐵：電磁鐵MG6053
輸出：通過過渡到No.10（WR 284波導）
（內部72.14 x 34.04 mm）
隔離器：建議使用隔離器
冷卻：水
陰極：間接加熱
加熱器電壓：直流14 V
加熱器電流：14 V-8.0 A
加熱器啟動電流，峰值，不得超過：max.20 A
陰極預熱時間（min.）：10 mins
凈重：約8.6 kg
調諧器轉速涵蓋頻率范圍：5.75
安裝位置：任何
