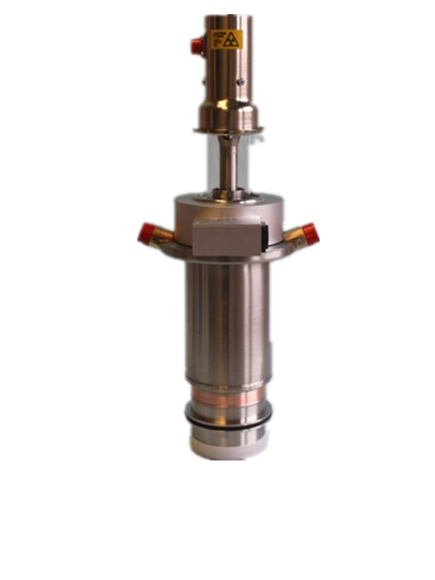

E2V快速調諧磁控管MG6028
- 品 牌：E2V
- 型 號：MG6028
-
技術資料：
E2V快速調諧磁控管MG6028
- 閱讀次數：1692
產品介紹
用于線性加速器的快速調諧脈沖磁控管。調諧驅動器可以將電子管快速調諧到頻率范圍內的任何點，并且已設計為由直流電源遠程驅動。
磁控管陽極和電磁鐵具有一體式水套。磁控管要求水流量為18至27升/分鐘；水套上的壓降為max.103 kPa。電磁鐵在14 kPa的壓降下需要4.5升/分鐘的水流量。磁控管輸出窗口可通過高壓空氣或消弧氣體（例如SF6）進行冷卻。當輸出窗口被高壓空氣冷卻時，要求流入發射區底部進氣口的流量不少于0.085立方米/分鐘（NTP）。如果使用SF6，則不需要氣流來冷卻窗口。陰極端子可能需要低壓空氣冷卻。
詳細參數
調諧范圍：10 MHz
峰值輸出功率（標稱）：5.0 MW
磁鐵和發射部分：分開的電磁鐵和發射部分組件MG6030
隔離器：建議使用隔離器
輸出：No.10波導（內部72.14 x 34.04 mm）
冷卻：水和強制通風，或水和SF6
陰極：間接加熱
加熱器電壓：13 V
加熱器電流：14 A
加熱器啟動電流，峰值，不得超過：max.40 A
陰極預熱時間：6.0分鐘
調諧器電流：max.±5 A
調諧器線圈阻抗
0 A時：6.8 ?
5 A時（帶冷卻）：8.0 ?
凈重：約8 kg
安裝位置：任何
