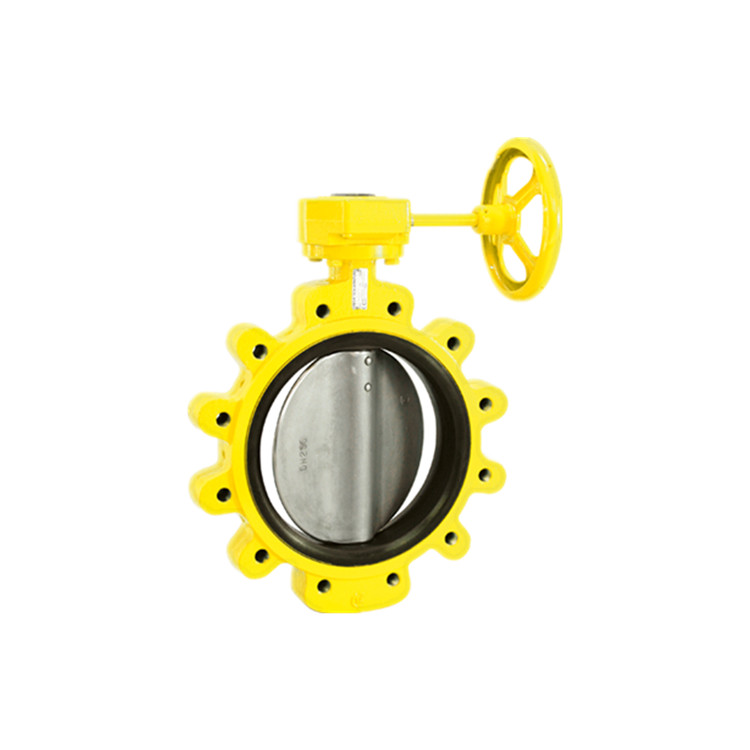

CENTER TECH氣動蝶閥AW系列
- 品 牌：CENTER TECH
- 型 號：AW系列
-
技術資料：
CENTER TECH蝶閥AW系列.pdf
- 閱讀次數：1694
產品介紹
晶圓設計中的彈性密封蝶閥，用于流量優化的管法蘭之間的夾緊，中央安裝的閥盤，固有穩定，可更換座環和一件式三軸承驅動軸。
性能特點
- 帶中心安裝閥瓣盤的法蘭閥瓣
- 適用于承受全標稱壓力的端部襟翼
- 帶可更換自穩定閥座環的軟密封
- 連續軸低流量閥瓣
- 長度符合EN 558-1基本系列20（DIN 3202/K1）
- DVGW對可用天然氣的批準
- 法蘭連接符合DIN EN 1092-2 PN6-PN16
- 安裝時無需額外的法蘭密封
- 連續軸，三重軸承
技術參數
- 型號：BFL
- 標稱尺寸：DN40至DN600
- 產地：德國
-材料：
- 外殼：EN-JS 1030（GGG-40）或EN-JS 1049（GGG 40.3）鍍鋅和鍍鉻制成
- 翻板：EN-JS 1030（GGG-40）鍍銅和鍍鎳制成
- 座圈：NBR
-附件：
- 限位開關
- 軸延長件
- 主軸伸出
- 安裝橋架
-操作：
- 由不同材料制成的手柄
- 各種材料制成的手動變速箱
- 浮動控制
產品尺寸
|
公稱直徑尺寸 D． |
300mm |
|
ISO法蘭連接 |
F12mm |
|
總長度 L1 |
78mm |
|
總長度 L2 |
83mm |
|
B1 |
25mm |
|
B3 |
6,35mm |
|
B5 |
20mm |
|
D1 |
150mm |
|
D2 |
31,75mm |
|
D3 |
375mm |
|
H1 |
45mm |
|
H2 |
285mm |
|
H3 |
250mm |
|
重量 |
32,2 kg |
產品應用
- 工業
- 工藝和工藝工程
- 石油化學品
- 能源行業
- 氣體分布
