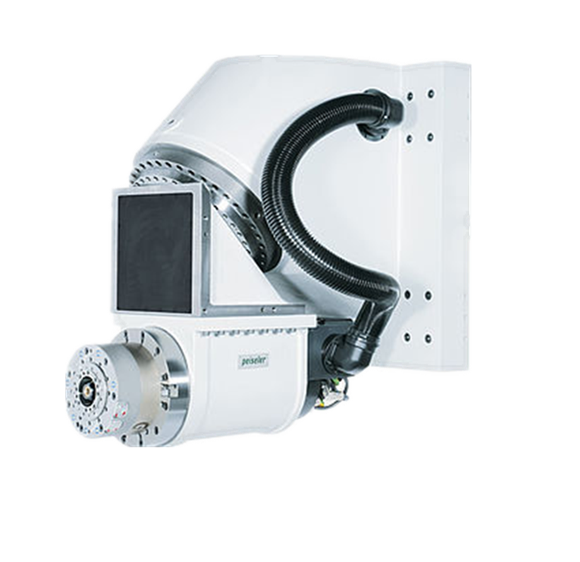

PEISELER旋轉頭SKD355
- 品 牌：PEISELER
- 型 號：SKD355
-
技術資料：
PEISELER-旋轉頭-SKD355.pdf
- 閱讀次數：2011
產品介紹
SKD 系列由帶直接驅動裝置的旋轉頭組成。根據您的加工要求選擇要安裝的主軸。我們將與您和主軸制造商一起設計必要的接口。SKD 旋轉頭可用于加工總部、車床和磨床。
性能特點
高度動態的準確控制
速度可變性
可同時進行加工、車削和磨削
對稱設計減少了空間需求
維護成本低
不易過載和碰撞
技術參數
產地：德國
技術：直接驅動
軸向位置：水平
結構尺寸：355 mm
運輸負荷：650 kg
每分鐘Max轉數 U/min.：50
軸承直徑 mm：300 x 200
Max中孔直徑 mm：80
單位重量 kg：310
旋轉軸上的Max傾覆力矩 Nm：3.200
Max軸向載荷 N：12.800
Max質量慣性矩 kgm²：76
夾緊時的Max切向扭矩 Nm：1.800
不夾緊時的Max切向扭矩 Nm：620
夾緊類型：液壓
Max夾緊壓力 bar ü：120
直接安裝編碼器的分度精度 ''：+/- 3
重復精度 ''：+/- 1
先導直徑同心度 mm：0,01
直線平行度 mm：0,01
產品應用
加工總部、車床和磨床
詳細參數
尺寸:355mm
旋轉軸: horiz.
承重 650kg
每分鐘轉數(max.) 50 U / min。
軸承直徑300 x 200mm
中心孔直徑(max.) 80mm
單位重量310kg
旋轉軸上的傾斜力矩(max.) 3.200Nm
軸向載荷(max.) 12.800N
質量轉動慣量(max.) 76kgm²
夾緊致動時的切向扭矩(max.)1.800Nm
切向扭矩，不夾緊(max.) 620Nm
直接安裝的編碼器的分度精度+/- 3
重復性+/- 1
導向直徑的同心度 0,01mm
普通平行度油墨 0,01 mm
