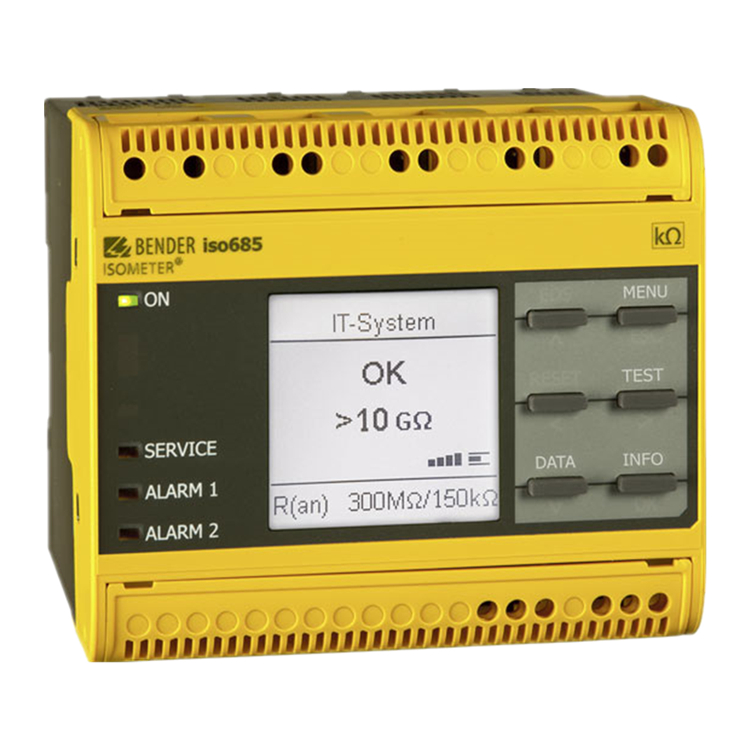

isoHR685W是一種絕緣監測設備?？蓮V泛用于AC、3(N)AC、AC/DC和DC系統。在交流系統中，還可以有大量的系統組件使用直流電供電（例如轉換器、變流器、受控驅動器）。得益于高達 10 GΩ 的測量范圍，可以及早發現絕緣水平的趨勢。

• 10 GΩ 測量
• 集成網絡服務器和 Modbus TCP 通信
• 早期檢測提高了操作可靠性和計劃維護的能力。
• 電容耦合網絡中的同步
• 對不同特性網絡的高度適應性

測量電路

• 測量周圍電壓：取決于外形，±10 V，±50 V（參見外形概述）
• 測量電流Im：≤403μA
• 內部電阻RI，Zi：≥124kΩ
• 電源斷開時的內部電阻（I/O不激活；ISOnet不激活；關機）：50 MΩ型
• 允許外部直流電壓Ufg：≤1500 V
• 允許的電源放電容量Ce：取決于外形，0…1000μF

測量范圍

• 測量范圍fn：0,1…460 Hz
• fn公差測量：±1%±0.1 Hz
• fn的電壓范圍測量：AC 25…690 V
• 測量范圍Un（無外部耦合裝置）：AC 25…1000 V,3AC 25…690 V，DC 0…1300 V
• Un電壓范圍測量：AC/DC 10…1000 V 7）
• Un公差測量：±5%±5V
• 測量范圍Ce:0…1000μF
• Ce公差測量：±10%±10μF
• Ce:DC 30…460 Hz的頻率范圍測量
• Ce的min絕緣電阻測量：取決于外形和耦合類型。>10 kΩ
