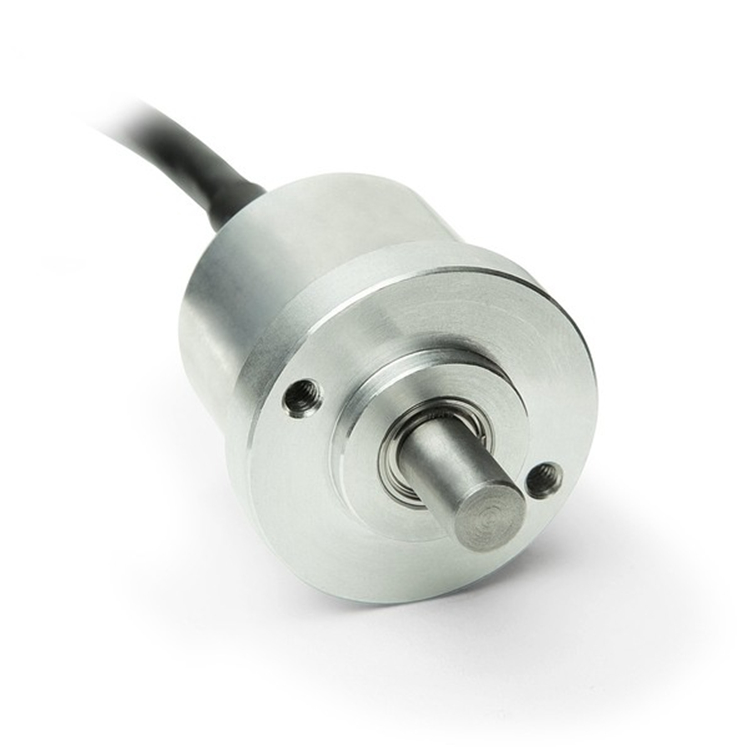

IV2800是一款光學微型編碼器。

• 小型設計 Ø 28 mm
• 分辨率max 1024 脈沖/轉
• 堅固的軸承結構
• 短路保護輸出

機械數據：

• 軸：不銹鋼
• 外殼：鋁
• 轉數：≤12000 min-1
• 轉動慣量：~0.1 x 10-6 kgm2
• 啟動扭矩：20°C時<0.01 Nm
• 軸載荷：

10 N徑向

20 N軸向

• 彎曲半徑電纜：

25 mm靜態

75 mm動態

• 重量：~0.06 kg

電氣數據：

• 工作電壓：8至30 V DC反向極性
• 電流消耗：典型50 mA（無負載）
• 輸出信號電平高：≥UB z3.0 V 短路保護
• 輸出信號電平低：≤0.5 V 短路保護
• 脈沖頻率：≤160 kHz
• 負載：max ±50 mA。
• 連接類型：開放式電纜端

輸出電路OP

• 工作電壓：8至30 V DC反向極性
• 電流消耗：典型50 mA（無負載）
• 輸出信號電平高：≥UB z3.0 V 短路保護
• 輸出信號電平低：≤0.5 V 短路保護
• 脈沖頻率：≤160 kHz
• 負載：max ±50 mA。

連接類型：開放式電纜端

輸出電路 LD5

• 工作電壓：5V DC±5%反極性保護
• 電流消耗：≤90 mA（無負載）
• 輸出信號電平高：≥2.5 V，短路保護
• 輸出信號電平低：≤0.5 V，短路保護
• 脈沖頻率：≤300 kHz
• 負載：max ±20 mA
• 連接類型:開放式電纜端
