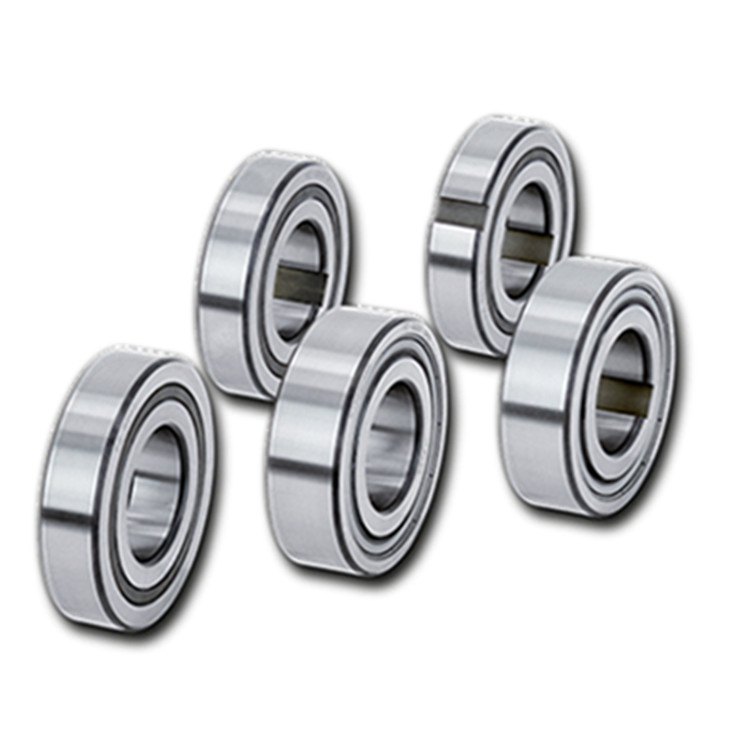

RINGSPANN內部飛輪FZ … P2RS
- 品 牌：RINGSPANN
- 型 號：FZ … P2RS
- 技術資料：
- 閱讀次數：1100
產品介紹
FZ … P2RS內部飛輪用于壓配合在外圈上，帶斜撐、軸承支撐和密封。
性能特點
- 內部飛輪FZ…P2RS是帶有軸承支撐和滾珠軸承特性的斜楔式自由輪。在正常工作條件下，為自由輪提供潤滑脂。
- 飛輪內置在定制殼體中。這使得緊湊、節省空間的安裝解決方案成為可能。
- 標稱扭矩高達420 Nm。扭矩通過壓配合或鍵槽連接在內圈和/或外圈上傳遞。
- 孔徑達40 mm。
技術參數
|
標稱扭矩MN Nm |
速度 Max. Min-1 |
軸承支架的額定載荷 |
鉆孔d
mm |
B
mm |
D
mm |
K
mm |
重量
kg |
||
|
動態C N
|
靜態C0 N |
||||||||
|
FZ 6201 P2RS |
9 |
10 000 |
5140 |
2 370 |
12 |
14 |
32 |
39 |
0,05 |
|
FZ 6202 P2RS |
21 |
8 400 |
5 160 |
2 410 |
15 |
16 |
35 |
42 |
0,07 |
|
FZ 6203 P2RS |
32 |
7 300 |
5 650 |
2 860 |
17 |
17 |
40 |
51 |
0,09 |
|
FZ 6204 P2RS |
88 |
6 000 |
6 890 |
4 190 |
20 |
19 |
47 |
58 |
0,15 |
|
FZ 6205 P2RS |
100 |
5 200 |
7 230 |
4 660 |
25 |
20 |
52 |
63 |
0,18 |
|
FZ 6206 P2RS |
230 |
4 000 |
7 730 |
5 660 |
30 |
21 |
62 |
73 |
0,30 |
|
FZ 6207 P2RS |
330 |
3 600 |
8 170 |
6 630 |
35 |
22 |
72 |
85 |
0,40 |
|
FZ 6208 P2RS |
420 |
3 000 |
8 950 |
7 990 |
40 |
27 |
80 |
94 |
0.60 |
產品尺寸
產品應用
后擋板
超越離合器
索引飛輪
例如：
兩個內部飛輪FZ 6206作為種子撒播機計量輥驅動中的分度自由輪。自由輪內置于無級變速油浴變速箱中。齒輪箱軸上布置有兩個180°偏置的凸輪盤。通過桿臂，它們驅動兩個相鄰的內部自由輪的外圈，然后逐漸轉動計量軸。齒輪箱驅動軸的無限速度設置通過滾子支撐板的相應樞轉來執行，從而杠桿臂可以執行不同量的提升。
