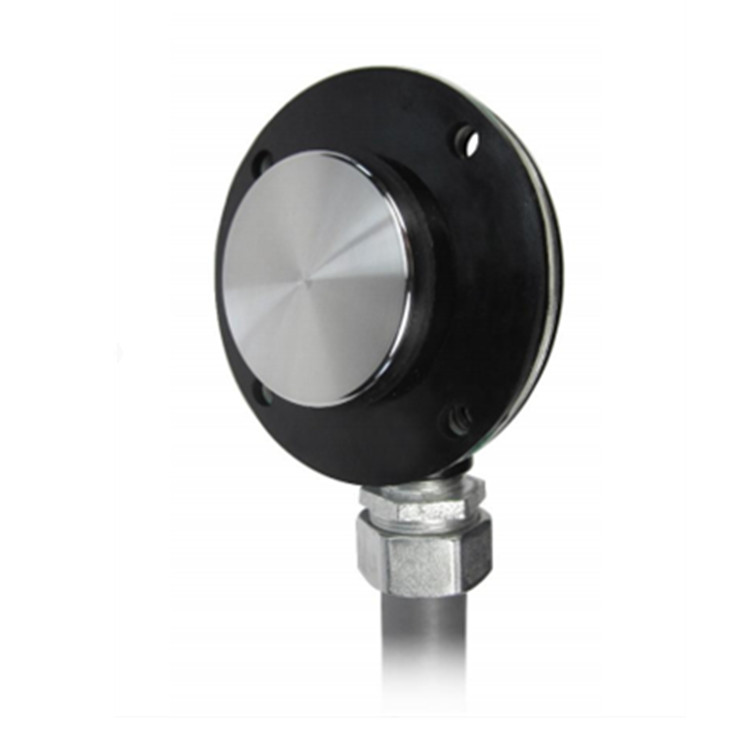

Touchswitch是一個電子限位開關。當皮帶未對準或皮帶輪移動并接觸傳感器時，內置固態電子電路檢測皮帶或皮帶輪的橫向力，并激活無電壓繼電器觸點。該繼電器觸點用于立即報警并關閉機器。

傳感器的表面由硬化不銹鋼制成，因此當皮帶接觸時幾乎沒有磨損。傳感器不受灰塵或材料堆積的影響，當完全被材料覆蓋時仍能工作。傳感器通常成對安裝在機器的兩側。通常在每個滑輪上使用一對傳感器，但可以根據需要安裝額外的傳感器對。外部測試旋鈕允許快速和簡單的傳感器/系統測試。

傳感器可以直接連接到PLC輸入，或?yàn)榱烁踩B接到中央獨立監控系統，如T500 Hotbus或Watchdog Super Elite。

• 力激活皮帶和皮帶輪錯位傳感器
• 瞬時失準指示
• 硬化不銹鋼接觸面
• 外部測試功能
• 輸出LED指示
• 不是摩擦塊

TS2V3C~觸摸開關（12 VDC）

TS2V4C~觸摸開關（24 VDC）

TSS2~墊片

TSC2~橡膠圈

TSCAP~透明防塵罩

PS3500V3~12 VDC電源

PS2500V4~24 VDC電源

TS202-CT5-2-1/4~觸摸開關孔鋸

WDC4V46C~Watchdog Super Elite監控系統

T5004V46C~T500 Elite Hotbus監控系統

B4004V46C~B400 Elite監控系統

電源：12 VDC（TS2V3C）或24 VDC（TS2 V4C）

功耗：60 mA（TS2V3C）或50 mA（TS2 V4C）

LED指示：紅色LED指示裝置通電，繼電器通電

調整：出廠設置為約8 lb（3.6 Kg）

主體結構：環氧漆壓制無縫鋼

表面結構：硬化不銹鋼

導管入口：1/2 in.NPT

電纜長度：9英尺（3米）

導線：6/22 AWG

重量：3磅

防護：NEMA 4X，IP66

輸出：額定5A-250 VAC的無電壓轉換繼電器觸點，無電感
