與絕對編碼器相比，增量編碼器本身僅指示軸或滑塊的相對運動，然后僅當相關電子系統通電時。在典型的增量式編碼器中，使用光學或其他技術的兩個檢測器用于從掩模版提供數字信號X和Y。這兩個信號通過以軸旋轉或滑塊距離的規則間隔切換其邏輯狀態來指示軸或滑塊的運動。然而，與信號Y相比，信號X中的邏輯狀態變化發生了變化。就恒定速度運動產生的基本振蕩信號的相位而言，兩者是正交的，即它們之間存在90°的相位差。該系統運行的關鍵在于，當滑塊或軸的運動改變方向時，由于機械反轉，X和Y之間的90°相位差會自動反轉。這種相位反轉可以由邏輯電路解釋。

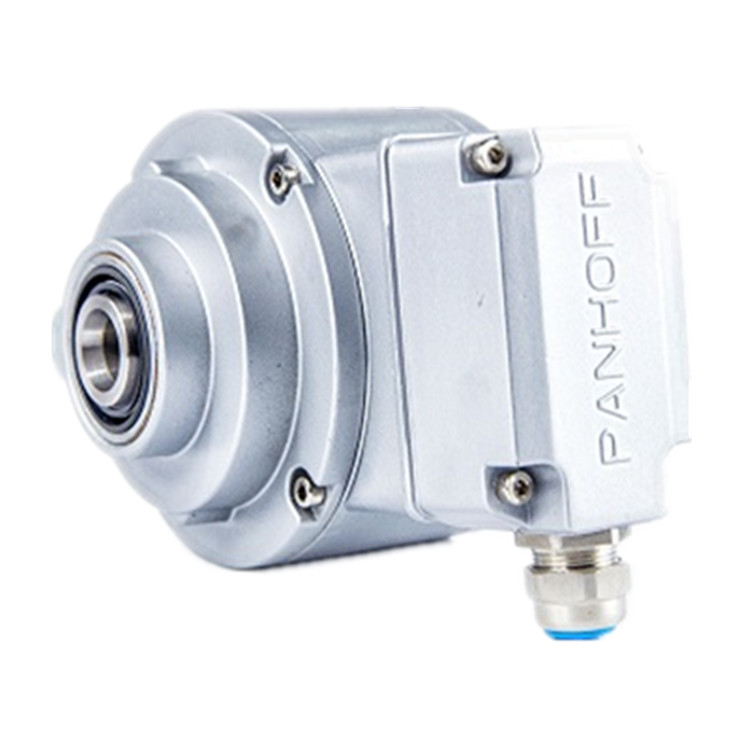

• 孔徑12mm-20mm
• LED 光源
• 不易破碎的碼盤
• 分辨率可選，達2048ppr
• 端子式接線

D1008 - ...：連接線

LM6002 -...：聯桿

電源電壓：TTL5VCD±5%

TTL2

9...26 VDC

HTL 9...30 VDC

空載電流：≤100 mA

分辨率：1...2048

正交相位：90°

頻率范圍：0...120 kHz

輸出通道：K1，K2，KO，K1，K2，KO

輸出電路：TTL (RS422)

HTL(功率驅動)

機械參數

空心軸：不銹鋼直徑12、16、20 mm盲孔

外殼：直徑105 m壓鑄鋁合金

軸負載：

軸向≤250 N軸向

徑向≤400 N徑向

防護等級：IP66

驅動力矩：6 Ncm

轉速：max.5000 rpm

電氣接口：接線端子

重量：≈1.6 KG
