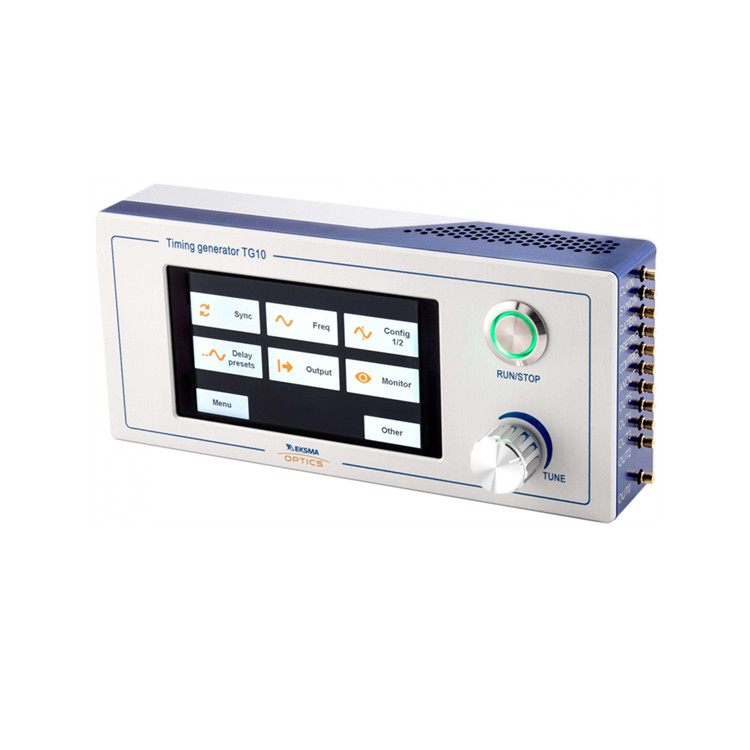

緊湊型定時發生器TG10具有超穩定的0.2ppm內部時鐘，可創建多達8個延遲通道，以高達100MHz的重復率與內部或外部時鐘準確同步。TG10具有準確的觸發輸出和異常低的3-5 ps抖動，這使其成為條紋相機觸發等高速采集系統的理想選擇。

除了標準脈沖發生器功能外，TG10還允許通過OR、AND、NOT邏輯運算將多達4個脈沖輸出組合為信號，并在延遲塊中的兩種配置之間立即切換。突發計數器、門輸入、分頻器或軟件命令可以用作配置切換信號源。配置開關用于以高度靈活的方式控制光脈沖拾取器（EOM或AOM）。

• 能夠鎖定到外部時鐘源，通常是光電二極管脈沖串。然后將觸發系統鎖定到激光振蕩器，并且觸發時間總是與光脈沖同相。
• 在延遲塊中的兩種配置之間進行即時切換。突發計數器、門輸入、分頻器或軟件命令可以用作配置切換信號源。配置開關用于以高度靈活的方式控制光脈沖拾取器（EOM或AOM）。
• 低抖動同步脈沖輸出用于高速采集系統，如條紋相機觸發。典型的抖動為光脈沖的3…5 ps。
• 控制接頭。軟件可控多路復用器可以將任何輸出信號轉移到該連接器，以在不干擾其他連接器的情況下探查其他連接器上的內容。
• 時鐘輸出：1:1，1:2頻率。
• 通過OR、AND、NOT邏輯運算，可以將4個脈沖輸出組合為單個信號。
• DAC輸出，控制，例如AOM通過。

產地：立陶宛

內部源：100 MHz 0.2 ppm TCXO

外部源，光學時鐘：20-100 MHz

來源：100 MHz時鐘、光學時鐘、SYNC IN、軟件命令

速率（T0周期）：50 ns-100 s（0.01 Hz至20 MHz）

分辨率：10 ns或1個光學周期或1個SYNC IN周期

RMS抖動：＜350 ps

系統模式：直接同步輸入，同步輸入重新計時到光學時鐘

速率：直流至20 MHz

閾值：1.3 V

輸入范圍：0-5 V

觸發斜率：上升沿

RMS抖動，直接同步輸入：＜120 ps

RMS抖動，SYNC IN重新計時：＜5 ns

插入延遲：＜80 ns

通道，共計：8個

高分辨率通道：5個

高分辨率通道，分辨率：25 ps

低分辨率通道：3個

低分辨率通道，分辨率：＜10 ns

延遲：0-150毫秒

脈沖寬度：2 ns-150 ms

精度，高分辨率通道：2.5 ns+0.000001設置點

精度，低分辨率通道：≤10 ns+0.000001設定點

時基，內部時鐘：100 MHz，0.2 PPM TCXO

RSM抖動，通道間：＜30 ps TTL輸出，＜4 ps PRET輸出

電壓@50? 負載：2.5 V或4.5 V

電壓@1M? 負載：5 V或9 V

電壓選擇5 V/9 V：內部跳線

阻抗：50?

上升時間：典型值1.5 ns

脈沖振幅@50? 負載：>1V

阻抗：50?

上升時間：典型200 ps

DAC分辨率：12位

振幅@50?：max.1 V

電壓：12 V±10%

功率：max.15 W

被動或主動模式鎖定，Q開關激光器，脈沖或QCW

數據采集系統觸發

通用脈沖發生器

系統時鐘源

激光脈沖串轉換為清潔時鐘源

同時執行上面列出的所有功能！
