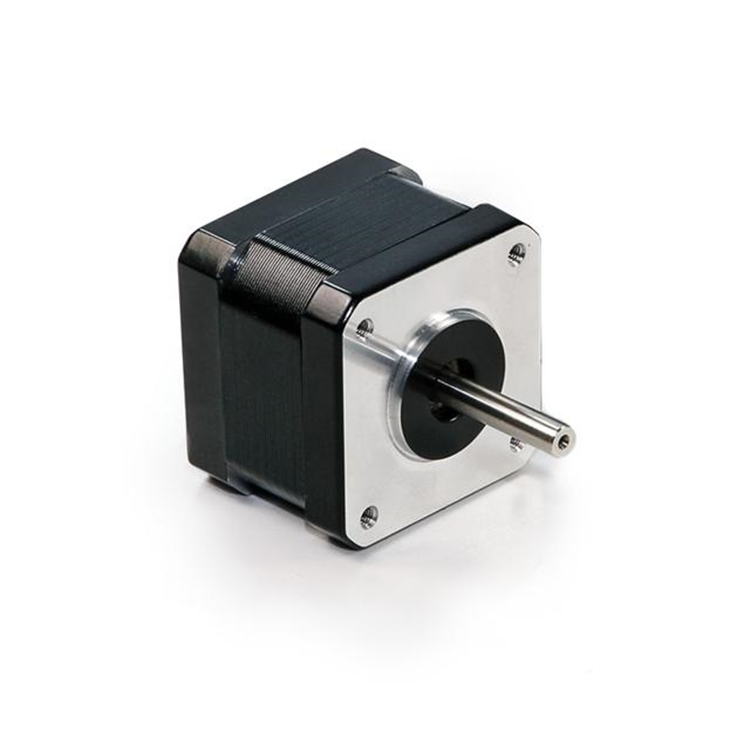

4118S-04P-S05-A0-A24F是一款高品質的步進電機。

配置：

• 齒輪箱：細長行星齒輪箱5:1傳動比
• 軸：單軸
• 軸選項（前軸）：扁平軸
• 編碼器：無編碼器
• 連接器：飛線
• 引線長度：24英寸（61.00厘米）

發動機規格：

• 步進角度：1.8°
• 機身長度（僅電機）：34 mm
• 電流（AMP）：1.34 AMP
• 電阻：2.5
• 轉子慣性：32.93 g-cm²
• 導線數：：4
• 連接：并聯
• Deight（僅電機H）：0.182 kg
• 重量（含所有濃縮部分）：：1.182 kg

操作規格：

• 徑向板H:0.03 mm w 0.454 kg
• 端板H:0.08 mm至1.361 kg
• 軸跳動：0.05 TIR
• 安裝導向器至軸的同心度H：0.08 TIR
• 安裝導向器至表面的垂直高度：0.08 TIR
• 安裝面上維K%K處的max徑向載荷：2.722 kg
• 尺寸K%K:15.75 mm
• max軸向載荷：2.722 kg
• max外殼溫度：max 80.00°C
• 環境溫度：-20.00°至50.00°C
• 儲存溫度：-20.00°至100.00°C
• 磁鐵絕緣：：B級130℃
• 絕緣電阻：500 VDC時為100M歐姆
• 多電強度：500 VDC，持續1分鐘

齒輪箱選項：

• max效率（%）：90%
• 工作溫度：-20至50攝氏度
• 額定扭矩（連續）Tc:：141 oz in（1N-m）
• 齒輪傳動慣量（盎司英寸^2）：：4.542盎司英寸^2
• max背隙（弧分）：+/y25弧分
• 齒輪箱重量（LBS）：0.22 LBS
• K距離處的max徑向額定載荷：20 lbs
• K距離安裝面：0.2英寸
• max軸向載荷：50 lbs
