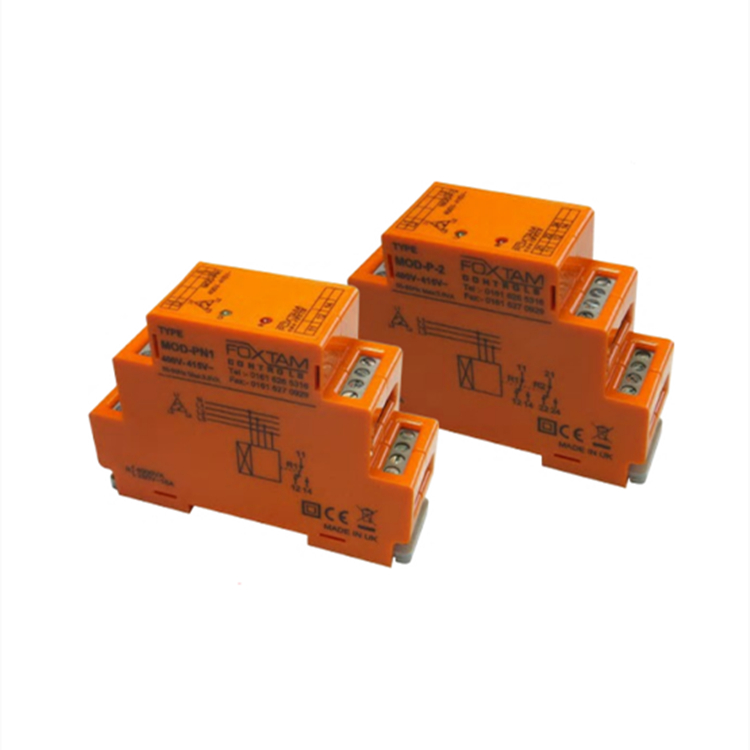

MOD-P-1是具有吸引力的現代設計系列，組合相故障和順序繼電器，采用 din 導軌安裝的模塊化外殼，寬度為 1.5 個模塊（27 毫米）。利用變壓器技術這些裝置有 3 線或 4 線版本，4 線版本也會在中性線丟失時跳閘。兩種類型都可用于 SPCO 或 DPCO 輸出。在所有三相（加上中性線，如果適用）和正確順序的情況下通電時，輸出繼電器將通電，綠色和紅色 LED 也會亮起。如果缺相（或中性 4 線版本）、電壓降至 Umin 水平以下或相序不正確，輸出繼電器將在 0.5 秒的固定時間延遲后斷開，紅色 LED 將熄滅。LED 上的綠色電源僅亮起表示設備有電源，但存在缺相、欠壓或順序的電源故障。所有端子的詳細信息和信息以及 CE 標志都清楚標示在外殼的側面。

• Din 導軌安裝
• 現代模塊化設計
• 寬度 27mm（1.5 個模塊）
• SPCO 和 DPCO 版本
• 可用 3 線或 4 線
• 自供電
• 變壓器技術
• 雙LED指示
• CE標志

供應和測量：

• 額定電源：

400V-415V L-L（3線）

230V-240V L-N（4線）

• 額定Umin（固定）：

所有3相80%

單相壓降時為60%

• 跳閘延遲：0.5秒固定
• max功耗：<3VA
• 絕緣：2.5KV 50Hz脈沖

繼電器輸出：

• 輸出觸點：

SPCO 16Amps/250V AC1

DPCO 8Amps/250V AC1

• max分斷能力：

SPCO 4000VA

DPCO 2000VA

• 機械壽命：3000萬次
• 電氣壽命：max額定負載下200K操作

一般數據：

• 工作溫度：-20°C至 +65℃
• 儲存溫度：-20°C至 +65℃
• max電纜尺寸：2.5mm
• CE標記：是
• 外殼材料：聚碳酸酯，可根據UL 94 V-0自動滅火
