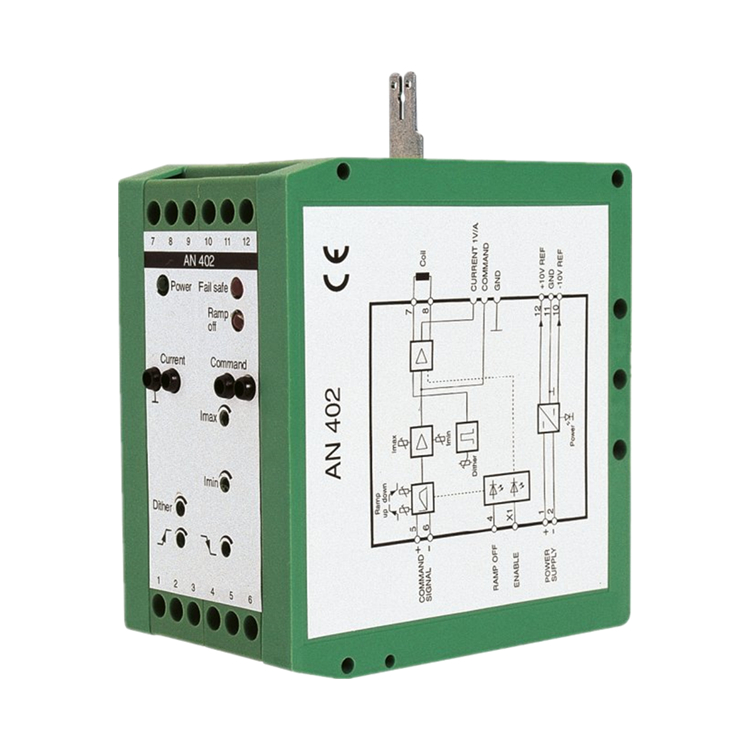

AN402伺服放大器模塊用于控制單磁體比例閥。控制算法、斜坡和類似的命令變量完全來自外部計算機 (PLC)。卡扣式外殼使 AN402 模塊能夠安裝在控制柜中的普通承載導軌上。電氣連接通過端子排和扁平連接器(啟用輸入)。輸出級是雙輸出級,具有高動態響應和快速去勵磁。這些設計特點可確保快速關閉電磁線圈(約 4...6 毫秒)。多圈電阻允許調節體積流量放大、壓力放大和 Imin 跳躍。該伺服放大器有一個集成的斜坡發生器,允許通過兩個多匝電阻調整斜坡時間(斜坡上升,斜坡下降)。斜坡可以通過輸入從外部關閉(斜坡關閉)。
+10V,max 10mA
-10V,max 10mA
寬度:45mm
高:93.5mm
深度:85.5mm
根據版本:0…800mA
0…1600mA
0…2500mA
0…10V(差分輸入)
4…20mA(差分輸入)
