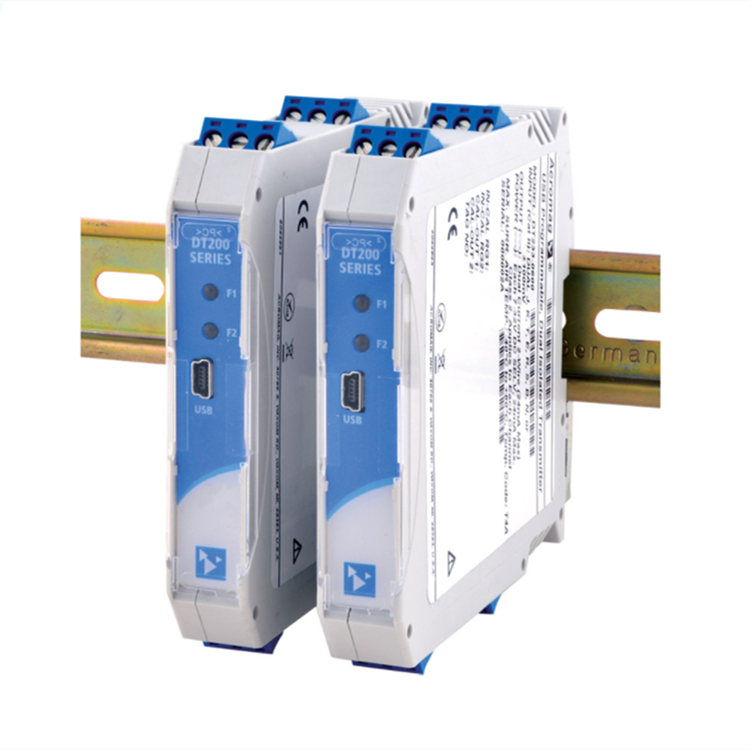

DT235是一款雙線雙變送器，可隔離 RTD 或線性電阻傳感器輸入并將其轉換為成比例的 4-20mA 控制信號。使用三線連接時，電源來自輸出回路電流或直流電源。高壓隔離將所有輸入和輸出電路相互隔離。隔離可防止浪涌、降低噪聲并消除接地環路錯誤。通過方便的 USB 連接到PC 和 Acromag 的 Windows 配置軟件，可以快速輕松地進行設置和校準。Android應用程序支持使用移動設備進行設置。良好的信號處理能力、可變范圍輸入/輸出和方便的 USB 編程使該儀器用途廣泛。這些變送器可以承受惡劣的工業環境，并且可以在很寬的溫度范圍內以很低的漂移可靠地運行。它們具有 RFI、EMI、ESD、EFT 和浪涌保護以及低輻射發射。

• 作為雙發射器、單發射器或信號分離器運行
• 通過USB使用Windows軟件或適用于Android的Agility應用程序輕松配置
• 獨立可調和可擴展：輸入和輸出范圍
• 可選擇的RTD和線性電阻輸入類型：Pt 100/200/500Ω、Ni 120Ω、Cu 10Ω、0-4500Ω
• 4-20mA 電流環路輸出支持灌電流或拉電流電路配置
• 支持反作用（反向）輸出
• 用戶可配置的輸出范圍鉗位電平支持符合 NAMUR 的操作
• 可選的向上/向下傳感器破損檢測
• 很低的 7V 兩線回路負擔
• 高精度、線性度、穩定性和可靠性
• 用戶可選擇的過濾（無、低、中、高）
• 節省空間的17.5毫米（0.7 英寸）單元，帶可插拔端子，接線方便

1500V 隔離，4路（輸入/輸出）

• 寬環境溫度操作（-40 至 80°C）

USB接口：

• 類型：USB Mini-B型插座，5針。
• 數據速率：12Mbps。USB v1.1和2.0兼容。
• max電纜長度：5.0米。
• 電源和數據線上的瞬態電壓抑制。

輸入（兩個通道）：

默認配置

• 輸入：100ΩPt RTD，3線，=0.00385，-200至850°C，中等過濾器。
• 輸出：4至20mA，斷路檢測。
• A/D轉換器（ADC）:兩個24位Sigma Delta ADC（僅使用16位）。
• 環境溫度效應：優于±80ppm/°C（±0.008%/°C）。
• 縮放調整：全范圍。
• 引線斷裂（傳感器燒壞）檢測：放大/縮小。
• 輸入過電壓保護：雙極瞬態電壓抑制（TVS）和二極管箝位
• 輸入濾波器：RC濾波器加可變數字濾波器（無、低、中、高）。
• 輸入帶寬：-3dB@16Hz（無濾波）。
• 噪聲抑制（@60Hz，無濾波器）
• 共模：101dB無濾波器。
• 正常模式：11dB無濾波器。

輸出（兩個通道）：

• D/A轉換器（DAC）：兩個16位D/A轉換器。
• 輸出范圍：4-20mA DC。3.5-24mA欠/超量程能力。
• 輸出精度：±0.05%，典型值 max ±0.1%。
• R負載=（V電源-7V）/0.020A。
• Rload=0至850歐姆@24V DC。
• 輸出紋波：小于輸出量程的±0.1%

環境規格：

• 工作溫度：-40至80°C（-40至176°F）。
• 儲存：-40至85°C（-40至185°F）。
• 相對濕度：5至95%，無冷凝。
• 電源要求：環路供電，7-32V DC SELV，max 24mA。
• 隔離：1500V AC峰值。250V AC（354V DC）連續隔離
• 沖擊和振動抗擾度：根據IEC 60068-2-6，振動：4g。
• 沖擊：25g，符合IEC 60068-2-27。

其他數據：

• 概述：通用外殼設計用于安裝在35mm“T型”DIN導軌上。
• 外殼材料：自熄聚酰胺，UL94 V-0等級。
• I/O連接器：額定值為12A/250V的可拆卸插入式接線端子；AWG#26-12，絞合或實心銅線。
• 尺寸：17.5 x 114.5 x 99.0毫米（0.7 x 4.51 x 3.90英寸）。
• 單位重量：0.16千克（0.35磅）。
• 裝運重量：0.22 kg（0.5磅）包裝
