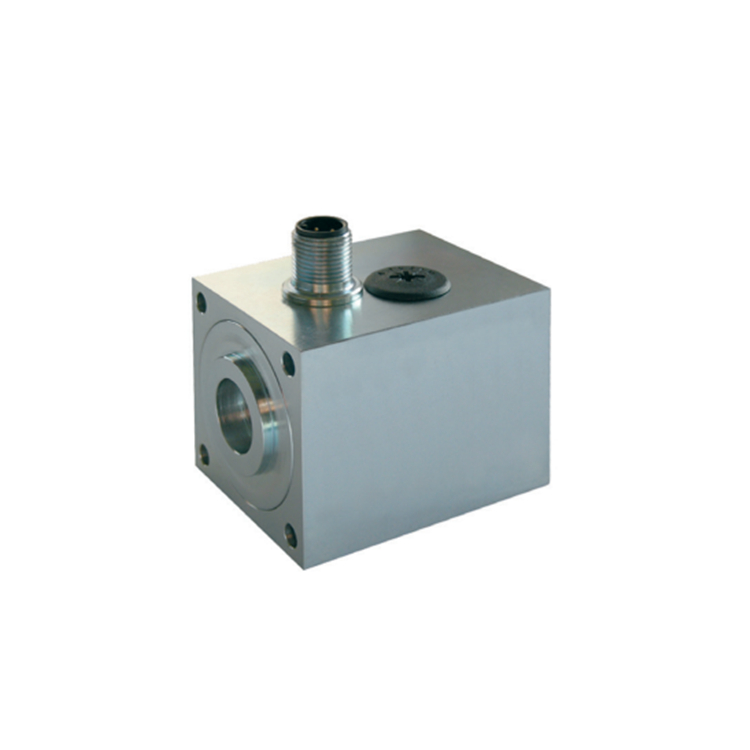

LVDT-IHDZ系列感應式位移傳感器（LVDT，線性可變差動變壓器），帶集成信號調節器，比例閥模塊間傳感器。

• 電源電壓24 VDC
• 輸出信號0...4.5伏直流電
• 測量范圍6 mm
• 壓力高達350 bar
• 防護等級IP65

電氣規格

• 位移：±3（6）mm
• 線性偏差：<±1,5%F.S。
• 電源電壓：24（±20%）VDC
• 電流消耗（空載）：<20 mA
• 輸出信號：0,5。。4.5 VDC
• 輸出負載：>10 kOhm電壓輸出mV RMS
• 輸出噪聲（紋波）：<20 mV RMS
• 截止頻率（-3 dB）：500 Hz
• 溫度系數：±0,3%F.S./10K

機械規格

• 外殼材料：鍍鉻
• 芯材：鎳鐵合金
• 壓力管：不銹鋼
• 工作壓力：350 bar
• 爆破壓力：450 bar
• 重量：600 g

環境條件

• 額定溫度范圍：-25..+85°C，低濕度，不結冰
• 儲存溫度范圍：-30…+100°C
• 濕度：0...95%相對濕度。
• 防護等級：IP65
• 機械抗沖擊性：5 g，2ms（IEC68-2）
• 抗振性：10g/100Hz...2 kHz（IEC68-2）
