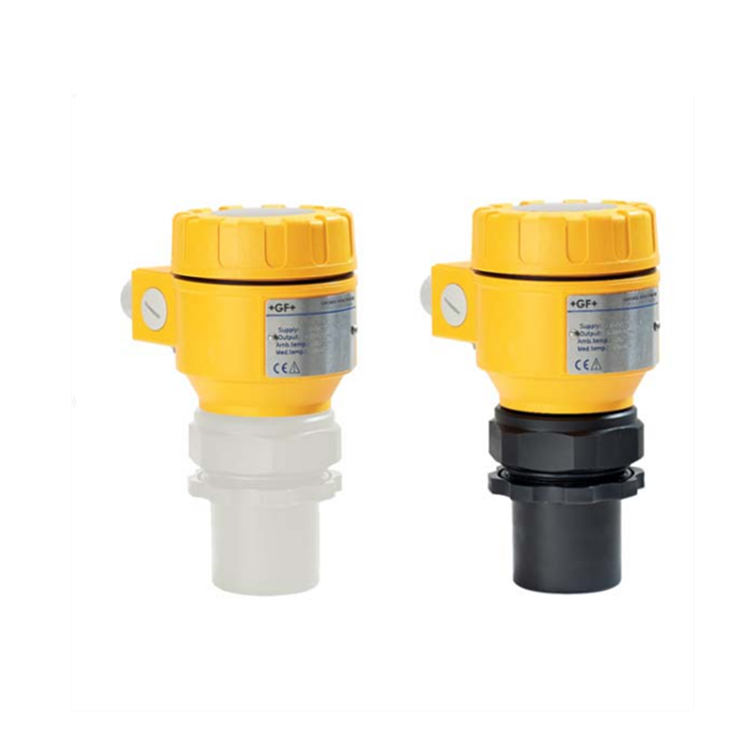

GF Signet 2260超聲波液位變送器是一款堅固、高性能的超聲波液位測量變送器，具有傳感器和處理電子設備以及一個顯示/編程單元，集成在一個外殼中。所有2260型液位變送器均采用成熟的脈沖回波傳感器，可提供窄波束角和高達15米的可靠測量范圍。

對于小型獨立儲罐，變送器提供簡單的2線4至20 mA輸出，帶有額外的電源繼電器觸點。它可以使用按鈕和大型圖形顯示器進行編程。對于大型和/或多個儲罐應用，建議使用HART接口版本，直接與面板安裝控制器或PLC通信。HART協議可方便地用于對這些版本進行編程。

• 2線緊湊型變送器
• 非接觸式液位計
• 范圍：

0.2至4米/0.65至13英尺

0.25至6米/0.82至20英尺

0.45至15米/1.5至49英尺

• 精度：±（測量距離的0.2%加上量程的0.05%）
• 窄5°波束角
• 水位、流量和明渠流量
• 全溫度補償電子設備
• PP或PVDF傳感器本體

范圍：0.2至4米/0.65至13英尺

測量頻率：80 kHz

總光束角度：6°

精度：±（測量距離的0.2%加上量程的0.05%）

分辨率：<2米（6.6英尺）：1毫米（0.04英寸）

2至5米（6.6至16.4英尺）：2毫米（0.08英寸）

5至10米（16.4至32.8英尺）：5毫米（0.2英寸）

>10米（32.8英尺）：10毫米（0.39英寸）

工作溫度：-30°C至+90°C（-22°F至+194°F）

環境溫度：-25°C至+70°C（-13°F至+158°F）

工藝壓力（絕對）：0.03至0.3 MPa（0.3至3 bar）4.35 psi-43.5 psi

外殼材質

傳感器主體：PP或PVDF

外殼：PBT

入口保護

傳感器：IP68

外殼：IP67

工藝連接：1 1/2”BSP/NPT

密封

PP傳感器：EPDM

PVDF傳感器：FPM（氟橡膠）

電氣

輸出：2線4–20 mA，max.600 Ohm；HART接口，Rt>/=250歐姆Ω

繼電器：（SPDT）250V AC，3A AC1

電源：12至36 V DC/44至800 mW

功耗：DC 3.6 W，AC 4 VA

連接：2 x M20x1,5塑料電纜壓蓋：電纜：直徑6…12 mm

河水

海水

飲用水

除鹽水

凈化水
