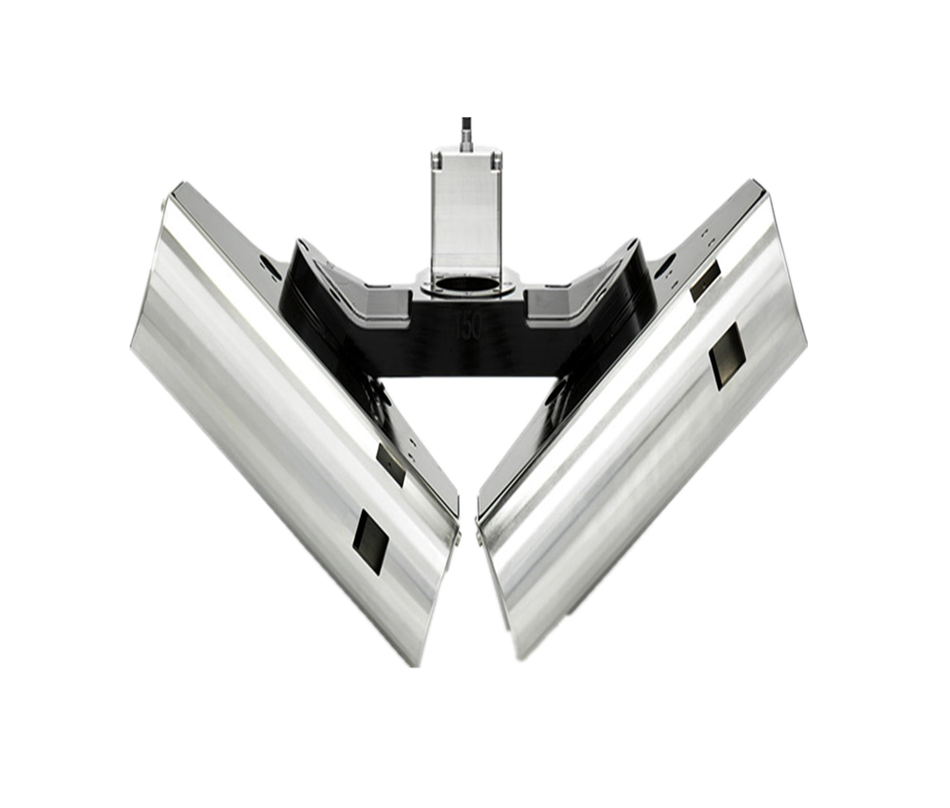

RESON集成雙頭SeaBat IDH T20-R

產品介紹

SeaBat集成雙頭（IDH）是SeaBat T系列產品系列的新產品。SeaBat IDH僅與一個非常緊湊的機架式聲納處理器（RSP）連接，是一個完整而強大的聲納系統。

SeaBat IDH每次可產生1024束光束，在200至400kHz的頻率范圍內具有全頻率捷變能力，從而改善了條帶性能，減少了來自其他傳感器的干擾，并在困難的聲學條件下縮短了測量時間。

清潔測深數據，專為海床分類而設計的歸一化反向散射，多次探測以增加目標細節和非常先進的波束形成模式。SeaBat T系列可提供更快的操作測量速度并減少處理時間。

主要特征：

-一站式完全集成的調查系統

-一個用于兩個聲納頭的聲納處理器

-緊湊的系統可實現快速動員，min限度的接口和小的空間需求

-干凈和高數據質量，可加快運營調查速度并減少處理時間

-從200到400kHz的全頻率敏捷性，可在惡劣條件下改善掃描性能并減少測量時間

-新的壓縮水塔數據大大減少了數據量，同時保留了所需的信息

-歸一化后向散射是專為準確，可靠和可重復的海床分類而設計的

-輸入電壓：100-230VAV 50 / 60Hz

-換能器電纜長度：10m標準。

可選：25m，50m，100m

-溫度（操作/存儲）RSP：-5°C至+ 45°C / -30°C至+ 70°C

濕端：-2°C至+ 36°C / -30°C至+ 70°C

-聲納頭：72cm

-寬度/重量（空氣）/重量（水）：31.5kg / 16.1kg

Teledyne 20/30型IMU

-高度/寬度/深度：12.3cm / 11.8cm / 9.6cm

-重量（空氣）/重量（水）：3.0kg / 1.6kg

-跨軌道波束寬度1：1°@ 400kHz，2°@ 200kHz

-沿軌道波束寬度1：1°@ 400kHz，2°@ 200kHz

-光束數：20至1024用戶可選

-覆蓋范圍：高達210°

-典型深度（CW2）：0.5-150米@ 400kHz，0.5-375米@ 200kHz

-max深度（CW3）：250米@ 400kHz，550米@ 200kHz

-典型深度（FM2）：0.5-180米@ 400kHz，0.5-450米@ 200kHz

-max深度（FM3）：300米@ 400kHz，575米@ 200kHz

-ping速率（取決于范圍）：max 50 pings / s

-脈沖長度：30-300μs（CW），300-5000μs（FM）

-深度分辨率：6mm

-深度評估：50m
