RESON海底集成雙頭SeaBat T系列
- 品 牌：RESON
- 型 號：SeaBat T系列
- 技術資料：
- 閱讀次數：1552
產品介紹
SeaBat T系列水下集成雙頭是SeaBat產品系列的新成員，該產品從零開始設計，可隨著您的業務發展而發展。
結合雙頭海底聲納處理器（SSP +），SeaBat可同時從兩個聲納頭產生干凈的數據，從而減少了所需的處理時間。
SSP +為AUV上的獨立測量解決方案提供內部數據存儲，并為典型的ROV測量解決方案提供通過標準以太網的接口。
SSP +可容納雙探頭，也可以選擇僅連接一個聲納探頭，這種配置稱為SeaBat T20-S +或SeaBat T50-S +
加號表示您正在單頭模式下運行具有雙頭功能的系統。
多種配置
T20-S IDH和T50-S IDH都可以使用SeaBat海底集成雙探頭（IDH），也可以選擇僅連接一個聲納探頭。
您的測量要求決定了您對濕端的選擇-SSP +會根據您的選擇自動檢測并進行無縫自動配置。

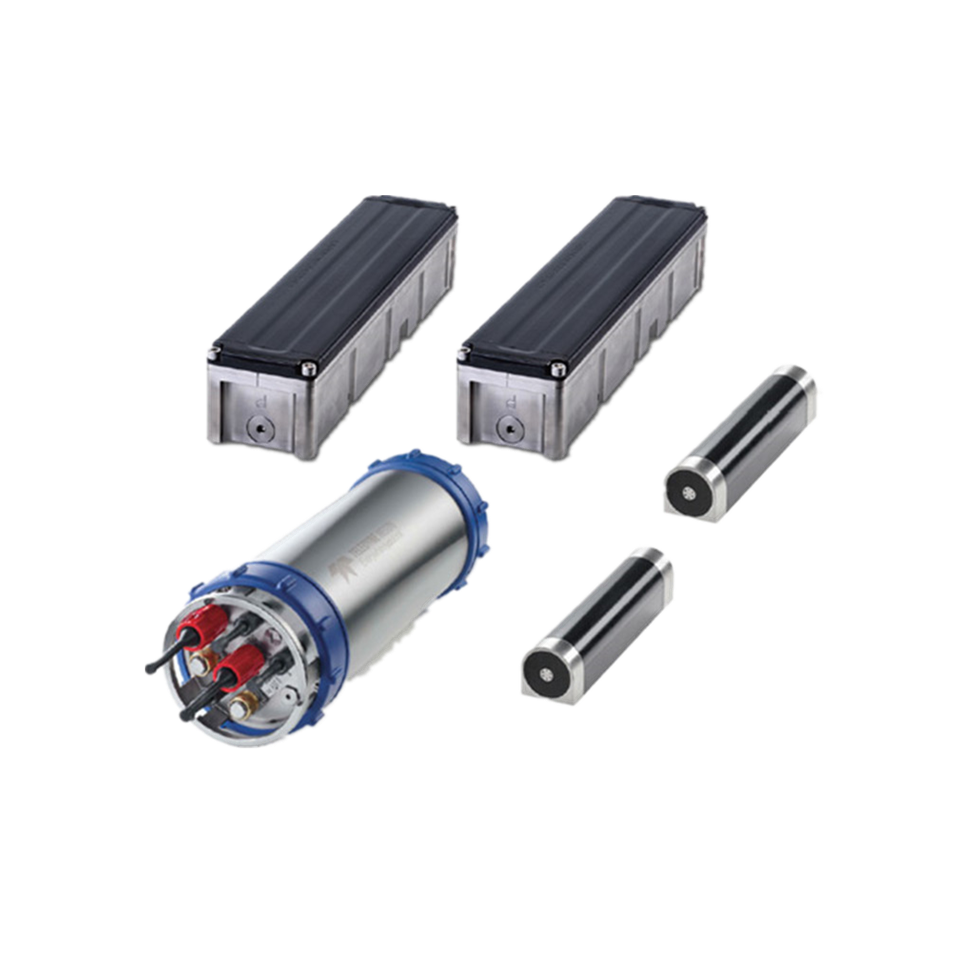

標準配置
•2個接收器-EM7218-1或EM7219-1
•2臺投影機-默認為深度為400kHz的6000m投影機，但有幾個選項可用
•集成雙頭海底聲納處理器（SSP +），位于6000m鈦制壓力外殼中
•36-54VDC輸入
•電纜套
選項：
•濕端支架（定制）
•運動和定位傳感器
•Teledyne RESON聲速探頭
•Teledyne PDS調查包
•Teledyne RESON服務水平協議
•可用，無壓力外殼
•內部存儲空間從0.5到8 TB不等-長達數百小時的數據采集。
主要特征：
•干凈和高數據質量，可加快操作調查速度并減少處理時間
•堅固的鈦金屬外殼
•新的壓縮水柱選件可在保持所需信息的同時顯著減少數據量
•三年標準保修
詳細參數
T系列SUBSEA集成式雙頭聲學性能
•聲納工作頻率
•400 kHz
-跨軌接收器波束寬度（標稱值1）：0.5°（T50）/ 1°（T20）
-沿行光束寬度（標稱值1）：1°
-光束數：min 10，max 1024（2x512）
-覆蓋范圍（max）：max 160°/ 230°（等距/等角度）
-典型深度（CW）2：0.5-150米
-max深度（CW）3：225米
-典型深度（FM）2：0.5-180m
-max深度（FM）3：300m
-ping速率（取決于深度）：高達50 pings / s
-深度分辨率：6mm
-深度額定：6000m
•200kHz
-跨軌接收器波束寬度（標稱值1）：1°（T50）/ 2°（T20）
-沿行光束寬度（標稱值1）：2°
-光束數：min 10，max 1024（2x512）
-覆蓋范圍（max）：max 160°/ 230°（等距/等角度）
-典型深度（CW）2：300米
-典型深度（CW）2：400米
-max深度（CW）3：450米
-典型深度（FM）2：575米
-max深度（FM）3：max 50 pings / s
-ping速率（取決于深度）：高達50 pings / s
-深度分辨率：6mm
-深度額定：6000m
T50-S IDH系統規格
•輸入電壓：22-60VDC
•功率（約）
-T20-S IDH：平均150W、峰值410W
-T50-S IDH：平均200W、峰值460W
•傳感器電纜長度：3m
•溫度（運行/存儲）
-海底聲納處理器：-2°C至+ 36°C / -30°C至+ 70°C
-聲納濕端：-2°C至+ 36°C / -30°C至+ 70°C
•T50接收（EM7218-1）
-高度[mm]：102.0
-寬度[mm]：460.0
-深度[mm]：90.7
-重量[kg /空氣]：8.2
-體重[kg /水]：3.9
•T20接收（EM7219-1）
-高度[mm]：102.0
-寬度[mm]：254.0
-深度[mm]：123.0
-重量[kg /空氣]：5.01
-體重[kg /水]：4.2
•T50 Tx 400kHz（TC2160）
-高度[mm]：77.0
-寬度[mm]：62.0
-深度[mm]：285
-重量[kg /空氣]：2.75
-體重[kg /水]：1.7
•T50 Tx 200kHz（TC2163）
-高度[mm]：115
-寬度[mm]：100
-深度[mm]：280
-重量[kg /空氣]：7.5
-體重[kg /水]：5.0
•200-400kHz投影儀400m（TC2181）
-高度[mm]：86.6
-寬度[mm]：93.1
-深度[mm]：280
-重量[kg /空氣]：5.4
-體重[kg /水]：3.4
•海底聲納處理器
-高度[mm]：538
-寬度[mm]：174
-深度[mm]：n / a
-重量[kg /空氣]：24.4
-重量[kg /水]：12.0
