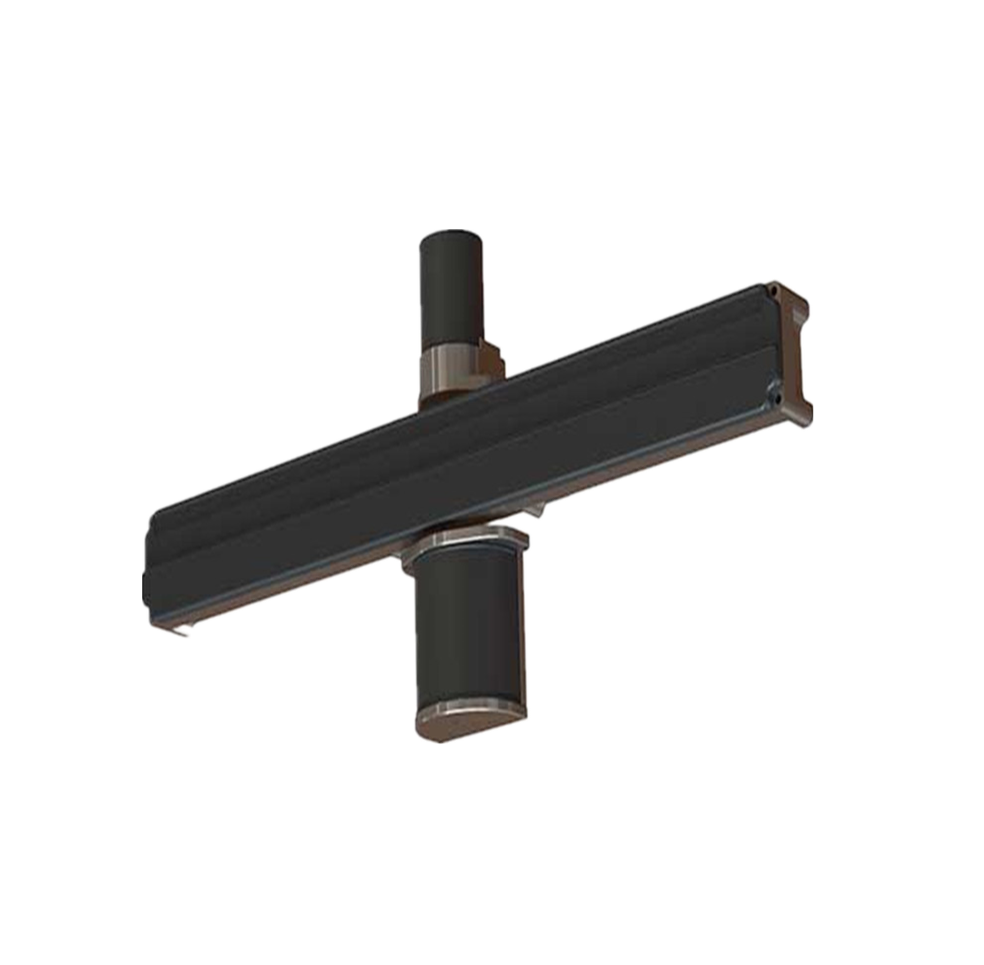

RESON聲納SeaBat 7123-MkII
- 品 牌：RESON
- 型 號：SeaBat 7123-MkII
- 技術資料：
- 閱讀次數：1620
產品介紹
新款SeaBat 7123-MkII是一款兩用高分辨率聲納，適用于商業和軍事應用。
商業用途包括用于水下檢查相關任務的高分辨率成像，對水柱中物體的遠程檢測以及聲納可用作科學和海洋學研究應用程序的平臺。
海軍用途包括將聲納用作防雷（MCM）系統中的組件，以檢測像雷一樣的物體（MLO），而SeaBat 7123-MkII可能適合于現有探雷平臺的翻新或升級。SeaBat 7123-MkII可通過增加隔離范圍來強化平臺。
在三種不同的頻率下運行可提供良好的靈活性：
-低頻（100kHz）模式可對水柱中和海底的物體進行可視化和檢測，范圍可達800m或更長。
-中頻（200kHz）模式通常用于在被調查區域中進行高精度定位，并在淺水和混響環境中進行主要檢測。
-高頻（400kHz）模式可在海上水下檢查和MCM使用期間提供高分辨率的陰影分類數據。
SeaBat 7123-MkII可以安裝在大多數平臺上，包括AUV，ROV和水面船只。平臺前方的聲波高達120度。
詳細參數
•100 kHz
-量程分辨率：與脈沖帶寬一致
-水平覆蓋：max 120°
-光束數：256
-垂直光束寬度（標稱）：7°
-脈沖類型：CW和FM
-脈沖長度：max 25ms
-水平波束寬度（標稱）：0.8°
-額定深度：500m
-系統接口：千兆以太網
•200 kHz
-量程分辨率：與脈沖帶寬一致
-水平覆蓋：max 120°
-光束數：256
-垂直光束寬度（標稱）：6°
-脈沖類型：CW和FM
-脈沖長度：max 25ms
-水平波束寬度（標稱）：0.4°
-深度：500m
-系統接口：千兆以太網
•400 kHz
-量程分辨率：與脈沖帶寬一致
-水平覆蓋：max 120°
-光束數：256
-垂直光束寬度（標稱）：24°
-脈沖類型：CW和FM
-脈沖長度：max 25ms
-水平波束寬度（標稱）：0.2°
-深度：500m
-系統接口：千兆以太網
•尺寸：
-濕端陣列組件：1200 x 460 x 143mm
-海底聲納處理器（SSP）：530 xØ174mm
•重量
-濕端陣列組件：41kg±10kg（空氣），25kg±10kg（水）
-海底聲納處理器（SSP）：25kg±2.5kg（空氣），10kg±2.5kg（水）
選項：
•19英寸機架安裝處理器
•內部SSP數據存儲高達2.0TByte
•ROV安裝的光纖轉換
•SVP-70聲速探頭
•綜合后勤支持（ILS）
•支持和維護協議
•培訓技術人員和操作員
•集成到平臺管理系統
•第三方集成傳感器和數據格式
