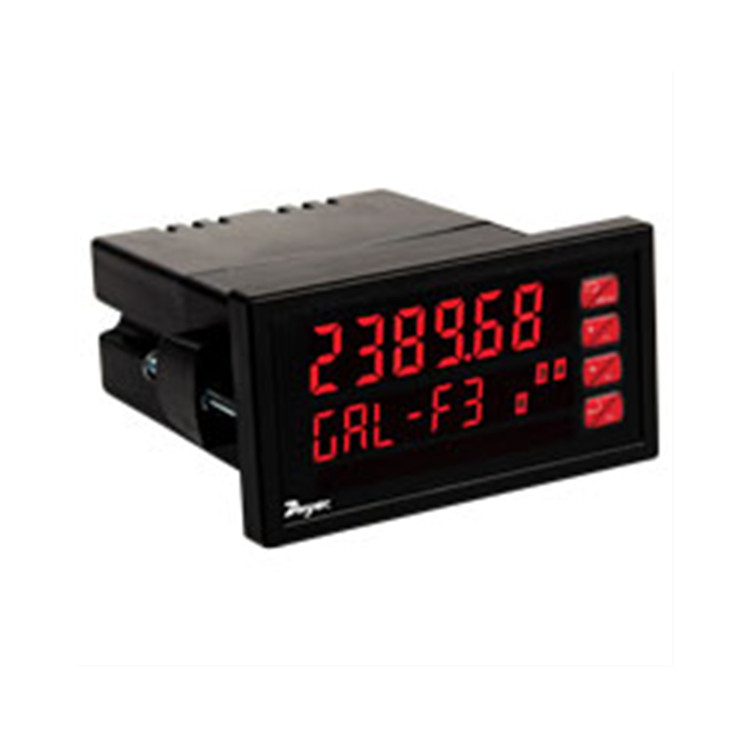

這些1/8 DIN數字面板儀表接受來自各種變送器和流量計的信號，并以工程單位在六位雙線顯示器上顯示。這些儀表還將為現場設備供電，并包括NEMA 4X前面板。免費的、基于USB的編程軟件駐留在電表上。選項包括四個繼電器和4-20 mA輸出。

APM系列雙線可配置面板流量計和PPM系列雙線可組態面板流量計是用于模擬或脈沖輸入的流量/速率累加器。這些產品主要的功能是雙線顯示，可以同時顯示費率和總額。也可以對不可重置的總計進行編程。可以通過前面板或將遠程開關連接到儀表后部的F4端子來重置總計。APM系列接受4-20 mA或0-10 V的輸入信號，并提供24 VDC為流量計供電。APM的其他功能包括DP流的平方根提取和明渠流的可編程指數。

• 三級密碼保護
• 流動和圓形臥式儲罐的數學函數
• 32點線性化、平方根或可編程指數
• 多泵交替控制
• 以每秒、分鐘、小時或天為單位顯示的速率
• 總計、總計或不可重置的總計
• 兩個或四個繼電器和隔離4-20 mA輸出選項
• 外部4繼電器和數字I/O擴展模塊
• RS-232、RS-422/485串行通信選項

產地：美國

輸入：0至20mA、4至20mA、0至5V或±10V輸入；85-265VAC或12/24VDC

輸入阻抗：50至100Ω

精度：校準量程的±0.03%±1計數

平方根和可編程指數精度范圍：校準量程10-100%

功率要求：85至265 VAC 50/60 Hz，90至265 VDC，max.20 W或12至24 VDC±10%，max.15 W

顯示器：雙線6位顯示器，0.60英寸和0.46英寸

小數點：五個位置，用戶可選擇

溫度限制

工作溫度：-40至149°F（-40至65°C）

儲存溫度：-40至185°F（-40至85°C）

外殼等級：NEMA 4X，IP65正面

電氣連接：可拆卸螺絲接線板可接受12至22 AWG電線、用于外部繼電器的RJ45、數字I/O和串行通信適配器

輸出信號：4至20 mA

功耗：85至265 VAC型號：200 mA@24 VDC；

12至24 VDC型號：100 mA@24 VDC；

第二電源，輸出2型號：40 mA@24 VDC。

開關額定值：2或4個SPDT（C型）內部和/或4個SPST（A型）外部；

額定3A@30 VDC和125/250 VAC電阻負載；

感應負載為1/14 HP@125/250 VAC。

延時：0至999.9秒，繼電器開關延時；每個繼電器可編程且獨立。

運輸重量：9.5盎司（269克）

液位監測

泵控制

流量指示

流量總計

明渠流量監測

過程控制
