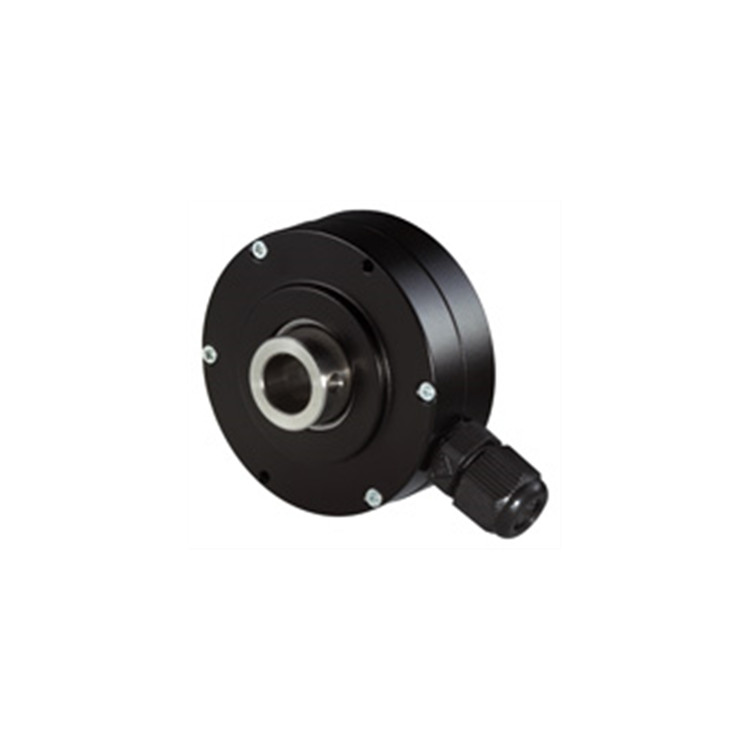

增量旋轉編碼器每轉具有定義數量的脈沖（每轉PPR脈沖）。輸出信號是偏移90°的信號A和B，以及參考脈沖Z。這些信號以及反相信號有多種配置。RS422（TTL）或推挽（HTL）是常見的驅動器輸出。增量編碼器特別適用于確定速度、角度或距離測量。

• 行業標準尺寸25
• 安裝在軸上
• 10000 PPR
• 75至30伏，兼容RS 422
• 頻率200 kHz

產地：德國

電源電壓：4.75-30 V DC

電流消耗：40 mA（max）

輸出電路：推拉，RS 422A

脈沖頻率：200 kHz（max）

邏輯電平（高）：Vcc-0.7 V

邏輯電平（低）：0.25 V（max）

短路保護：100%

蓋子：鋁制

主體：鋁制

軸：不銹鋼

轉速：6000轉/分

扭矩：>0.04 Nm

軸向載荷：20 N，徑向載荷15 N

防護等級：IP 65

溫度：-20?+70?C（-4?…+158?F）

+100?C（+212?F）可選

重量：0.55磅（250克）
