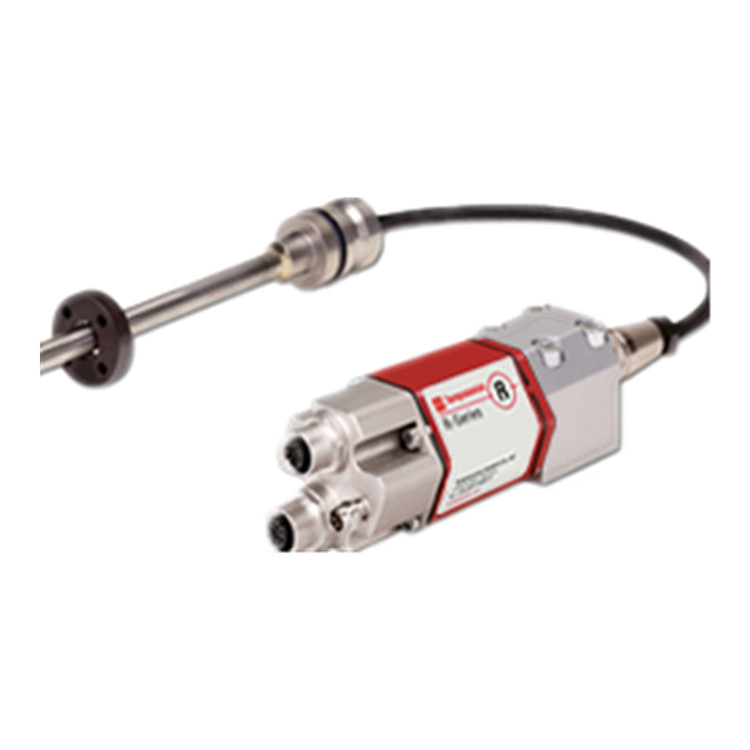

它是一款用于液壓缸和機器制造的具有獨立電子設備的性能位置傳感器。

與標準的R系列桿式傳感器封裝相比，Temposonics RD4位置傳感器提供了更大程度的靈活性。RD4設計利用獨立的電子設備外殼和互連電纜，可以將傳感器桿安裝到小空間中。通過重新定位電子設備，傳感器桿的頭部縮小到min尺寸。這使得RD4非常適合用于U形夾安裝氣缸或任何空間有限的氣缸應用。此外，RD4傳感器可用于由于環境因素（如高溫或高水平的沖擊和振動）而需要遠程安裝傳感器電子設備的應用。

RD4互連電纜從傳感器桿的頭部引出，并連接到電子設備外殼。電子設備外殼及其安裝塊可以配置有側面電纜連接或底部電纜連接。側面電纜連接適用于螺紋桿式；'M’、T’、C’和D’。這些螺紋桿樣式可方便地將傳感器安裝到氣缸端蓋頂部的標準螺紋端口開口中。

• R系列分離式電子傳感器
• 非接觸傳感技術
• 線性偏差小于0.02%
• 重復性在0.001%以內
• 同時進行多位置和速度測量
• 傳感器狀態和診斷指示燈

• 分辨率：取決于輸出
• 更新次數：取決于輸出
• 重復性：<±0.001%全行程（min±2.5μm）
• 磁滯：＜4μm，2μm典型
• 輸出：電壓、電流、SSI、CANbus、DeviceNet、Profibus、EtherCAT和EtherNet/IP
• 測量范圍：25至5080毫米（1至200英寸）
• 工作電壓：

+24 Vdc標稱值：-15%或+20%

極性保護：highest -30 Vdc

過電壓保護：highest 36 Vdc

電流消耗：取決于輸出

介質耐壓：500 Vdc

（直流接地至機器接地）

• 操作條件：

工作溫度：-40°C（-40°F）至+75°C（+167°F）

相對濕度：90%無冷凝

• 傳感器棒：304L不銹鋼
• 工作壓力：

350巴靜態，690巴峰值

（5000磅/平方英寸，10000磅/平方英尺峰值）

• 產地：美國

• 可用空間min的U形夾安裝氣缸
• 需要遠程安裝傳感器電子設備的高溫或高振動/沖擊水平
• 空間有限的應用
