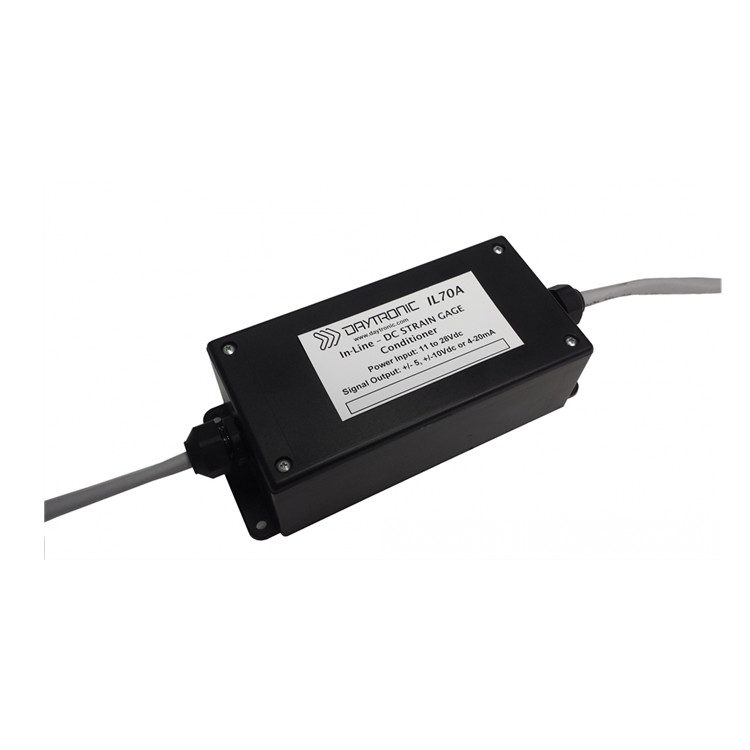

IL70

IL70A型是一種單通道儀器，它易于配置，堅固耐用，基于模擬的信號調節器，與傳統的惠斯通mv/V應變計電橋傳感器一起操作，用于測量力、壓力、扭矩和其他與直流應變計相關的測量。IL70A型號具有非常寬的直流電源輸入范圍，具有用戶可選擇的增益、零和模擬輸出，適用于任何需要穩定、可重復和無噪聲模擬信號進行控制或數據采集的用戶傳感器應用。IL70A型通過“兩點（自重）”或分流校準技術進行校準。提供的校準電阻器為59千歐姆，1%位于IL70A pcb電路內部。

• 感應勵磁。
• 斬波器穩定的低漂移放大。
• 可選擇的低通有源濾波。
• 強大的低通有源濾波，可由用戶選擇，IL70A低通濾波器可去除不需要的高頻測量信號分量，并消除偏移誤差，如果模塊的輸出隨后被數字化。
• 5或5.0伏直流橋電壓的選擇性勵磁，該電壓從屬于穩定的參考電壓。
• 堅固的結構允許向前放置IL70A調節器，以避免與長電纜長度相關的測量誤差。

產地：美國

傳感器類型：常規4臂應變計電橋，120? 至10k?;

輸入范圍（標稱、滿量程）：通過內部開關設置為.5至5 mv/V或1至10mv/V

模擬輸出：濾波±0至5 Vdc或±0至10 Vdc或4-20 ma（來源）

模式：可選擇開關

線性保持：20%超量程（僅在電壓模式下）

放大器共模范圍：0至3 V

共模抑制比（1/2勵磁時）：-60dB

輸入阻抗（差模和共模）：>10000 M?

偏移量：可調；相對于溫度：±0.10µV/°C；相對于時間：±5µV/月

增益精度：僅受校準精度限制

電源狀態指示燈：綠色；指示模塊電源輸入

超量程狀態指示燈：黃色；表示模擬超量程情況

增益穩定性：相對于溫度：±30 ppm/°C；相對于時間：±10 ppm/月

外殼：ABS UL94VO阻燃外殼

尺寸：7.022”長x 3.00”寬x 2.047”高

重量：12盎司

電源要求：11-28 VDC±10%；max100 mA

工作溫度范圍：-10°C至70°C（14°F至158°F）

工作相對濕度：5%至95%，非冷凝
