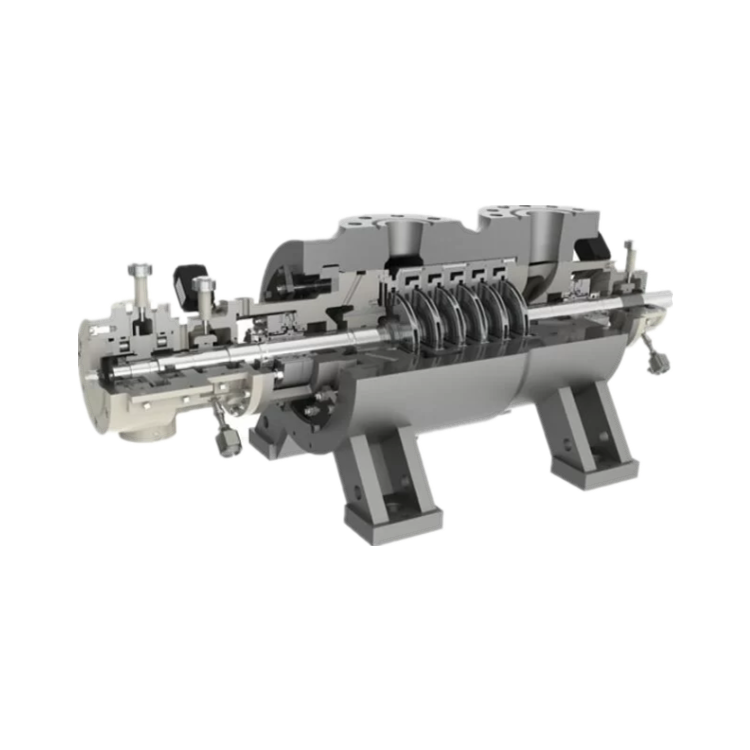

ClydeUnion Pumps CUP-BB5HP 包括重型徑向剖分擴散器型多級泵，可提供兩種配置：直列式或背對背葉輪布置。兩者都設計為按訂單設計的解決方案，并按照新版本的 API 610 和 API 682 制造。完整的 ClydeUnion Pumps CUP-BB5HP 系列提供經過驗證的設計歷史，從我們傳統的 OK 和 HMBS 機器演變而來，為行業提供液壓覆蓋范圍和好的效率水平。CUP-BB5HP 的先進設計包括一些關鍵特性，例如我們開創性的剪切環筒式鎖定系統，該系統可以將所有泵內部部件作為筒式快速取出，而不會干擾泵的對準或管道。與傳統方法相比，這大大減少了維護設備所需的時間。

1.重型泵殼：

所有范圍都是為較大允許工作壓力和2×美國石油學會610噴嘴負荷設計和額定的

作為標準配置，帶釘的整體式主fl安歌連接采用頂部對頂部的定位方式。其他可用類型

腳或中線安裝

2.高轉子穩定性：

好的軸與葉輪直徑和軸承跨度比例

確保高可靠性、更高的速度、更長的磨損壽命和低靜態偏轉

3.易于維護：

彈藥筒設計可以作為一個完整的單元從桶殼中取出

ClydeUnion泵剪切環鎖定系統確保快速更換，并較大限度地減少泵停機時間

4.泵醫療保健監控：

關鍵部件的溫度和振動監控為標準

連接至滑軌邊緣接線盒或控制面板

5.鑄造葉輪：

靜態和動態平衡

交錯排列，以確保符合美國石油學會610要求的振動性能

收縮安裝到軸上，單獨徑向定位

6.軸承箱：

360°安裝，實現轉子支撐和低振動水平

提升設計便于接觸機械密封和軸承

7.機械密封：

標準盒式(單或雙)機械密封，無外部密封設置

美國石油學會682密封室確保較大的密封壽命和完全密封互換性

8.冶金：

雙相合金和高速氧氣覆蓋層確保了部件的長壽命。用于采出水應用的固體燒結碳化鎢選項

葉輪選項：

低NPSHr單入口NO.1階段為標準

提供雙入口NO.1級

性能可靠，葉輪壽命長

經過驗證和優化的入口設計標準確保無氣蝕運行

設計通過計算流體動力學進行優化

空化可視化試驗臺測試能力

例行NPSH測試

剪切環設計：

CUP-BB5采用了我們“剪切環”彈藥筒鎖定系統

該系統適用于高達1200℃的溫度，與傳統的螺栓端蓋替代品相比，可減少70%的換筒時間

與重型螺栓端蓋設計相比，泵筒重量減輕

輕型維護升降機

無需重型螺栓張緊設備

流體動力軸承：

與平衡鼓結合使用的流體動力雙作用推力軸承

白色金屬襯里流體動力軸頸軸承

能夠承受更高的負載、更高的運行速度

強制進給或獨立選項可用

取決于機油清潔度的無限壽命

轉子穩定性

在苛刻的服務條件下證明可靠性

滾動元件軸承：

取決于液壓平衡裝置和吸收的功率

油環潤滑

獨立潤滑消除了對強制進給系統的需求

額定全徑向和剩余推力載荷

INPROTM軸承隔離器始終減少污染，提高密封和軸承壽命

剪切環設計：

CUP-BB5采用了我們 “剪切環”彈藥筒鎖定系統

該系統適用于高達1200℃的溫度，與傳統的螺栓端蓋替代品相比，可減少70%的換筒時間

與重型螺栓端蓋設計相比，泵筒重量減輕

輕型維修升降機

無需重型螺栓張緊設備

磨損部件：

固定在外殼上的靜態、可再生磨損部件為整體結構

葉輪標配整體耐磨表面。可再生耐磨環選項

針對不同硬度和低磨損特性選擇的材料

根據使用條件和基底材料，可采用硬質涂層(如碳化鎢)

用于侵蝕條件的固體燒結碳化鎢

靈活操作-卸載：

濾筒初可提供“間隔”級，以便將來增加葉輪時能夠提升

• 采出水注入
• 海水注入
• 流線位移
• 主要油路
