設計

壓電執行器N 系列專為工業應用而制造。它們由大量接觸的陶瓷盤組成。電極布置在陶瓷盤的兩側。它們由柔性絕緣材料特別屏蔽，可在嚴苛的要求下具有盡可能高的動態性能。基于它們的設計，它們非常適合輕松集成到特定的客戶系統中。特殊設計采用中心鉆孔。它們被稱為環形執行器。它們主要用于激光腔對準。

絕緣

壓電陶瓷由特殊的柔性聚合物絕緣材料覆蓋。這種絕緣保證了長期應用的高性能。柔性聚合物涂層材料為 PZT 執行器提供了針對各種惡劣環境的成熟保護。與脆性陶瓷絕緣材料相比，柔性絕緣材料的優點是使用壽命更長。JENA壓電系統已通過實驗測試了這一優勢。結果表明，壓電執行器在惡劣條件下已經工作并繼續工作了 20 多年。絕緣也適用于低溫和真空環境。額外的熱縮管絕緣保護陶瓷上的電纜連接點。

安裝

在制造過程和使用過程中不要使致動器尖端受到非軸向力是相當重要的。PZT 多層疊堆未預加載。當用于動態應用或具有高加速力的應用時，會施加外部預載荷。標準電纜長度為 100 mm。作為選項，可提供扁平碳化鎢或球頭端板。請注意，在低溫條件 (4 K) 下使用時，只有 10% 的標準運動可用。

• 不帶外殼的 PZT 多層疊堆
• 無預載
• 運動高達 123µm
• 高達 250N/µm 的高剛度
• 靈活安裝
• 無限分辨率
• 靈活的環氧樹脂絕緣材料，以確保長壽命

N 系列 – 圓形尺寸堆疊式執行器

• 頂?shù)装澹簣A形陶瓷（Al2O3，直徑5mm）
• 熱縮管隔離，總直徑小于6mm

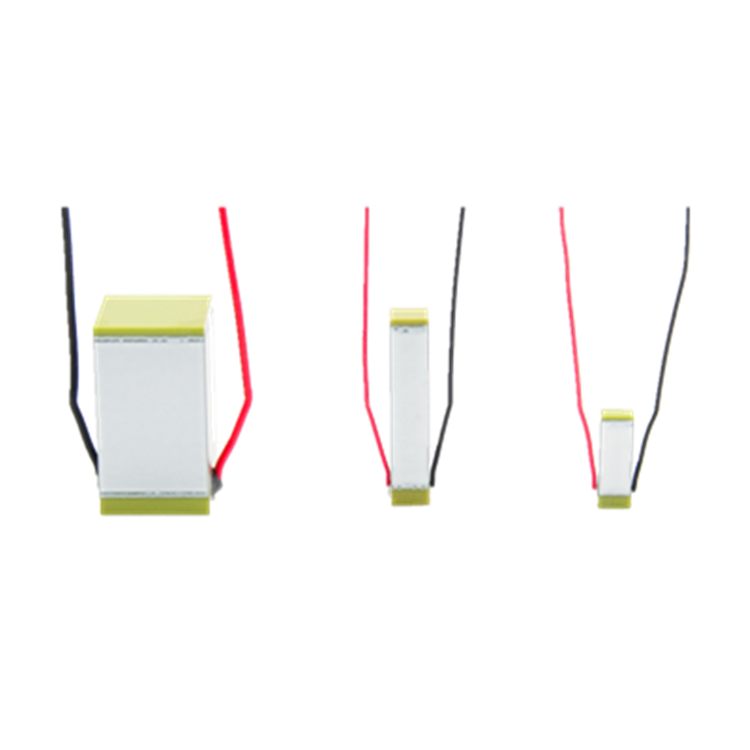

N 系列 – 矩形尺寸堆疊式執行器：

• 堆棧本身的環氧樹脂隔離
• 通過熱縮管進行額外隔離（也用于固定電纜）
• 電纜出口位于堆棧末端下方約 5 毫米處
• 不帶頂板和板的標準版本

進一步的選擇：

• 提供不同的頂部/端板
• 真空版

低溫版本

N 系列壓電執行器已在納米計量、半導體、材料科學和掃描應用領域的大量應用中成功工作超過 15 年。
