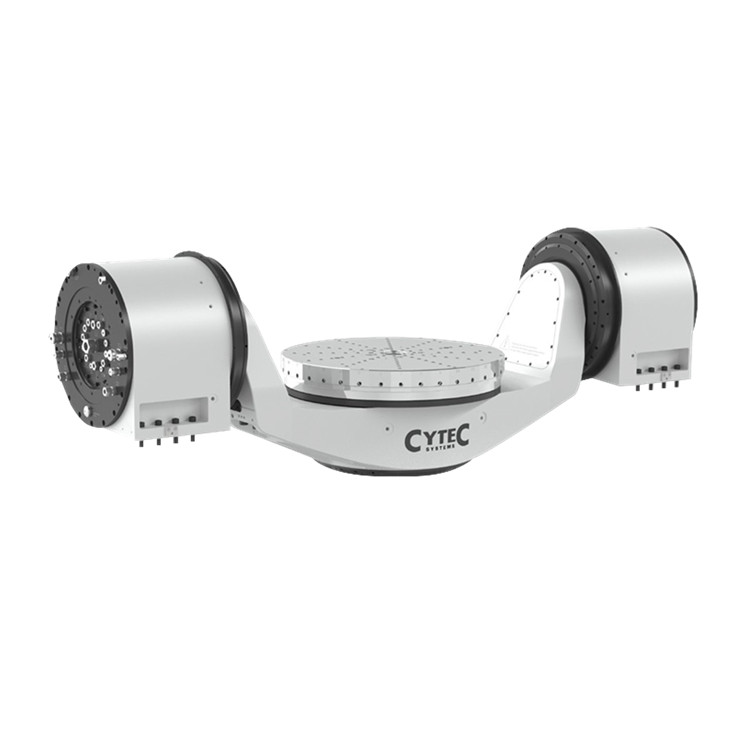

CYTEC新推出的直驅旋轉工作臺可確保在需要維修時快速更換系統組件。新的轉盤有兩個系列，HT扭矩用于高扭矩應用，HS速度用于高速。兩者都是直接驅動，可以保持旋轉饋通。它們可用于向多達十個通道輸送液壓、冷卻液或空氣等介質。

接口可以通過即插即用集成到桌面中，以激活卡盤或夾緊裝置。這消除了對復雜的特殊解決方案的需求，而小型圓桌會議通常需要這種解決方案。高夾緊扭矩有助于工件的剛性和準確定位，以滿足苛刻的加工場景。此外，整個系列既有液壓系統，也有氣動機械系統。

扭矩電機的用戶友好設計使得在維修活動中可以快速更換部件。轉盤被封裝在一個一次性套筒中，可以由訓練有素的安裝人員作為一個緊湊的單元進行安裝。這樣，更換只需要幾個小時。昂貴的停機時間減少到更低限度。

• 集成保護包——就一個完整的傳感器系統而言，用于在操作過程中監控所有功能。
• 復雜的線圈布置和彎曲的磁鐵-提供更好的加速度值和動態性能。
• 更高的精度——通過以下方式：徑向/軸向滾柱軸承，測量系統，結構的扭轉剛度。
• 大量有限元計算導致系統剛度高。
• 優化的減重結構。
• 實現更高加工質量和無故障操作。
• 智能能源線概念——通過具有柔性電纜/管道布置的巧妙旋轉供應系統。

可選桌面板TISCHPLATTEN

滿足各種要求；尺寸/適應/設計可根據客戶需求提供，可能有：

-集成托盤/零點夾緊系統

-夾緊液壓傳動裝置的中央旋轉接頭

可選工具測量：帶激光測量模塊

產地：德國

旋轉軸C

夾緊扭矩[Nm]：2800（6bar）

連續扭矩S1[Nm]：1180

脈沖扭矩[Nm]：1930

Ang.測量系統：Heidenhain RCN 2380

定位精度[“]：±5

面板ø[mm]：800

載荷[kg]：max.500

功耗[kW]：2.8

速度[r.p.m]：max.105

旋轉軸A

夾緊扭矩[Nm]：5640

連續扭矩S1[Nm]：4246

脈沖扭矩[Nm]：6654

Ang.測量系統：Heidenhain RCN 2380

定位精度[“]：±5

載荷[kg]：max.1000

功耗[kW]：9.7

速度[r.p.m]：max.80

總重量[kg]：1330

旋轉角度[±°]：120
