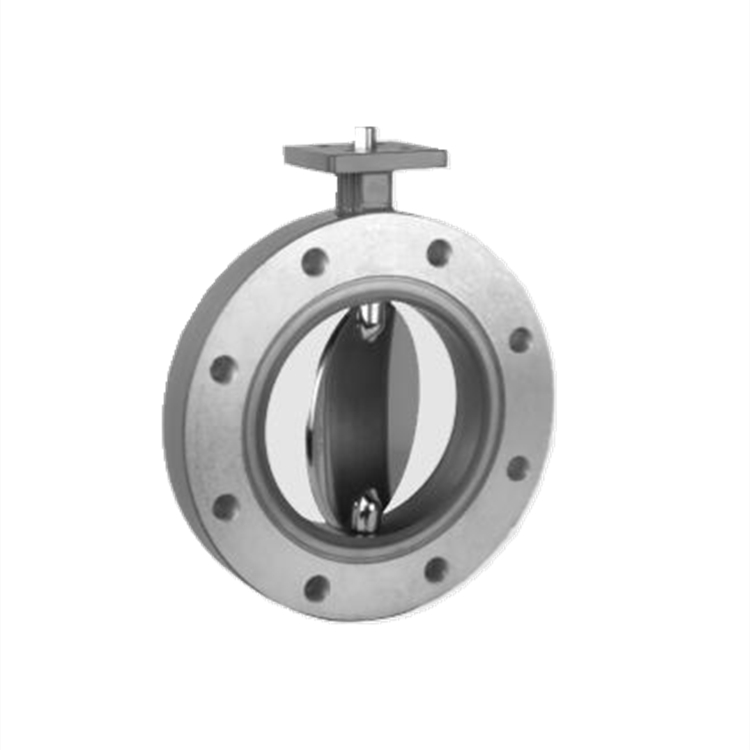

蝶板的回轉中心（即閥桿的中心）位于閥體的中心線和蝶板的密封面截面上。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證蝶閥的密封。

軸安裝在中央，扭矩小

總長度短，安裝空間小，重量輕

2.0 ISO 法蘭

2.1 手動桿，鎖定

2.2 蝸輪

2.3 部分回轉執行機構

2.4 部分回轉執行機構 電磁閥，限位開關

2.5 電動執行機構

密封元件可更換

產地：德國

連接方式：PN 10/16 通孔或螺紋連接

安裝長度：BK 工廠標準和 DIN 3202 K1

執行法蘭：ISO 5211/Namur

密封符合：DIN EN 12266-1

執行機構選擇：手動、氣動、電動、液壓

外殼：1.0570 號鋁合金、GG、不銹鋼

襟翼：不銹鋼、鋁、哈氏合金

軸鋼：不銹鋼、鋁、哈氏合金

密封件：NBR EPDM、Vulkollan、Hypalon、Viton、硅酮、BUNA、ELL 和 PTFE

工廠工程、車輛制造、化工、食品、通風和水管理中各種氣體和液體介質以及散裝固體的關閉和調節
