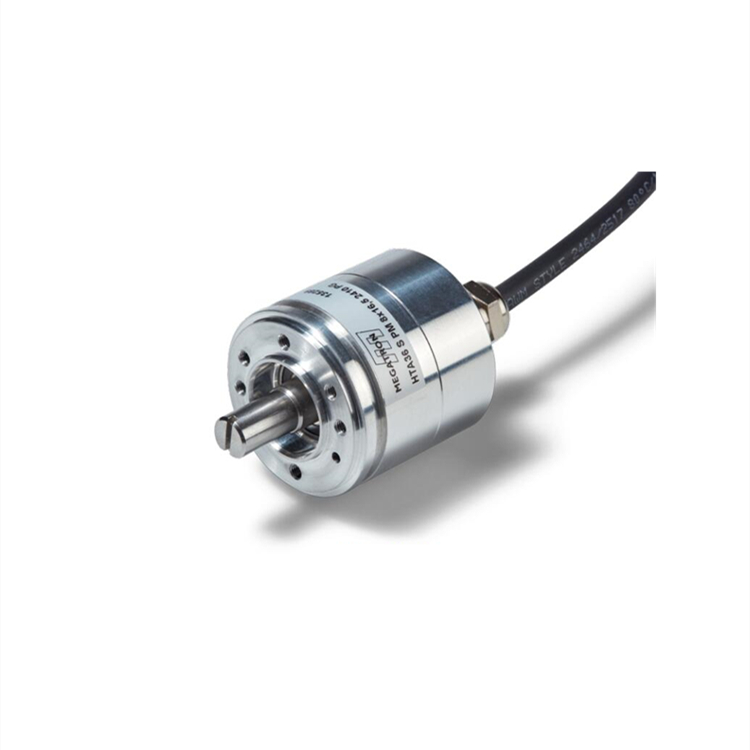

HTx36 系列旋轉編碼器專為簡單應用和重載應用而設計。這種非接觸式編碼器采用直徑 36 mm 的金屬外殼，可通過多種電子和機械選件根據不同應用進行準確定制。HTx36 編碼器系列是 MEGATRON 產品系列中堅固耐用的磁性傳感器編碼器之一。堅固的鋁制外殼、高 IP 防護等級和帶雙滾珠軸承的不銹鋼軸確保了這一點，可承受高軸載荷并允許高執行速度。信號處理采用數字技術，基于磁性測量記錄。基于梯度的評估實現了高水平的抗干擾性，例如對溫度波動和電磁兼容性影響的抗干擾性。因此，這項技術將傳統霍爾傳感器的缺點遠遠甩在了后面。HTx36 編碼器具有很長的使用壽命，其性能甚至優于堅固耐用的光學數據采集器。因此，采用該技術的編碼器即使在使用幾十年后，故障率也接近于零。

除了多種標準選項外，HTx36 編碼器的模塊化系統還可根據各自的應用要求進行量身定制。此外，這一概念還允許在結構清晰的價格模型基礎上進行短期定制（即使是小批量定制）。典型的修改包括定制軸幾何形狀、信號輸出功能、特殊電纜長度或單獨組裝的電氣連接電纜。

旋轉編碼器，金屬外殼直徑 36 毫米，有多種電子和機械選項

增量式編碼器：

A、B、Z 為集電極開路

每轉高達 20,000 個脈沖

堅固耐用、安裝有滾珠軸承、密封、帶實心或空心軸

單圈或多圈，也有冗余，可選擇帶示教功能（可現場編程），

模擬 電壓/電流輸出，PWM - 12 位

數字：SSI（10 至 18 位）、SPI（14 位）

產地：德國

傳感器技術：霍爾效應編碼器

電子有效旋轉角度：Max72000°

功能/特點：無機械限位、空心軸、金屬外殼、示教功能

分辨率：模擬 12 位，SSI 10-18 位，SPI 14 位，增量高達 20 000 脈沖/轉。

輸出信號：模擬、PWM、SSI、增量、SPI

電氣連接類型：徑向、電纜、插頭、軸向

防護等級：軸 IP65（可選 IP67），外殼 IP68

安裝：螺紋孔、伺服法蘭

軸直徑：Ø6 或 Ø8 標準（可選 ≤Ø4 至 ≤Ø12 mm）

外殼直徑：36 毫米

外殼深度：34 毫米 - 42 毫米

設備制造、機械工程、設備制造、實驗室設備、電機控制裝置、自動制導車輛、風力渦輪機、專用車輛、活動技術
