當前所在位置:首頁>產品中心 >直線位移傳感器 >P+G位置傳感器NRH271 & NRH272

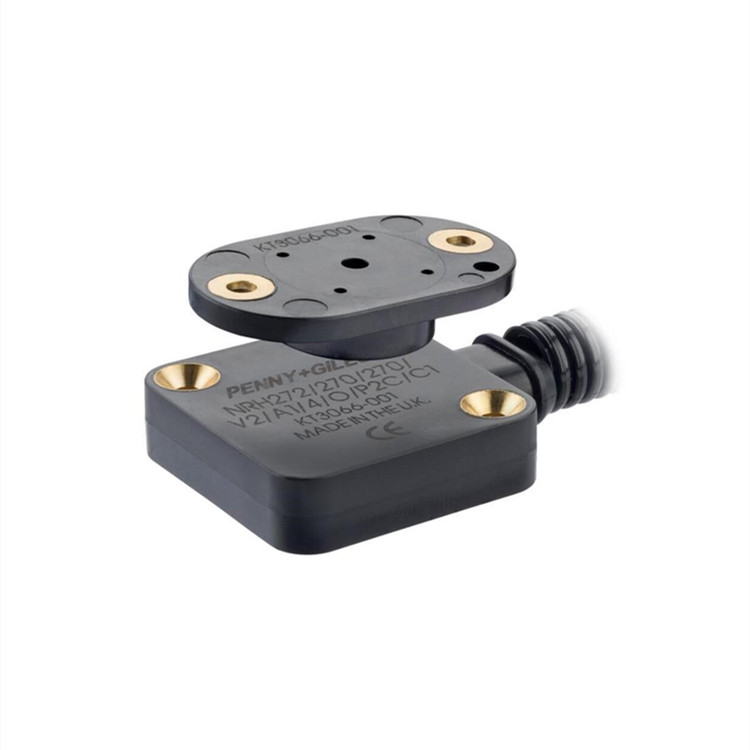

P+G位置傳感器NRH271 & NRH272

產品介紹

NRH271 和 NRH272 是無觸點旋轉位置傳感器系列,是性能、保障性高和成本的組合。所有型號都采用了成熟的哈勒效應傳感技術,并安裝在外形小巧(9.5 毫米)的外殼中,占地面積僅為 36 x 35 毫米。電輸出跨度可設置為對應 20° 至 360° 的旋轉,位置信息由提供的磁鐵相對于傳感器主體的角度決定。磁鐵可以裝在一個方便的載體中,也可以裝在一個螺栓中,還可以作為插頭或散裝提供。有兩種電源可供選擇,一種用于連接穩壓的 5V 電源,另一種用于連接 9-30V 范圍內的不同電壓,例如汽車電池。NRH271 系列具有單路輸出,而 NRH272 則具有二路冗余輸出。此外,NRH272 還包含兩個完全獨立的測量電路,每個電路都有自己的電源,這意味著可以輕松滿足高性能、保障關鍵型應用的要求。此外,兩種型號都包含板載診斷功能,這意味著一旦檢測到內部傳感器出錯,就可以將輸出轉入預定義的狀態。此外,每個模擬輸出的極性都可以獨立設置。全封閉設計在防水、防塵、抗沖擊、抗振動和抗溫方面具有很好的性能,這意味著該傳感器適合在惡劣的公路和非公路車輛環境中使用。連接方式可選擇行業標準的 AMP Superseal(IP68 防護等級)或 Deutsch DT04 系列(IP67 防護等級)連接器,或者客戶端接的簡單飛線。傳感器還可提供用于布線的保護導管。

性能特點

無接觸 - 霍爾效應技術

無磨損 - 無限機械壽命

安裝簡單,低調設計

測量角度 20-360

5V 或 9-30V 電源選項

單路或雙路冗余輸出

模擬輸出 - 0.5-4.5V 或 0.2-4.8V

PWM 輸出 - 244Hz、500Hz 或 1,000Hz

故障安全輸出

封裝電子元件

密封

符合 IP67 標準

AMP 或 Deutsch 連接器可選

飛線選項

保護性電纜導管選項

選型指南

技術參數

產地:德國

測量范圍:20-360°,以 1° 為增量

電源電壓:5Vdc ± 0.5Vdc 或 5Vdc ± 0.5Vdc 和 9-30Vdc - 自動選擇

電源電流:NRH271: <12.5mA NRH272: <25mA

電源反向極性保護:是

接地短路保護:是

電源短路保護:僅用于 5 伏直流電源時

過壓保護:僅使用 5 伏直流電源時,電壓可達 12 伏直流;使用 9-30 伏直流電源時,電壓可達 40 伏直流

開機設置:<1 秒

分辨率:12 位(測量范圍的 0.025%)

線性度(絕對值):±0.4%(僅 5 伏直流電源),±0.6%(9-30 伏直流電源選件

溫度系數:<30 ppm/°C(9-30Vdc 模式下<110 ppm/°C)

Min負載電阻:10kΩ(電阻至接地端)

輸出噪聲:<1 mV rms

輸入/輸出延遲:<2 毫秒

PWM 頻率:244Hz、500Hz 或 1kHz ±20

PWM 電平(5V 電源):0V 和 V 電源 ±1

PWM 電平(9-30V 電源):0V 和 5V ±3% 標稱值

工作周期:10-90%(整個測量范圍)

單音范圍:5-95% 標稱值

上升/下降時間:< 15µs 典型值

機械角度:360° 連續角度

運行速度:3600 °/s

重量:< 100 克

安裝:2 個 M3 螺釘

電纜:Spec 44A 線 18AWG 1.65mm OD

產品尺寸

產品應用

公路和非公路車輛環境中
