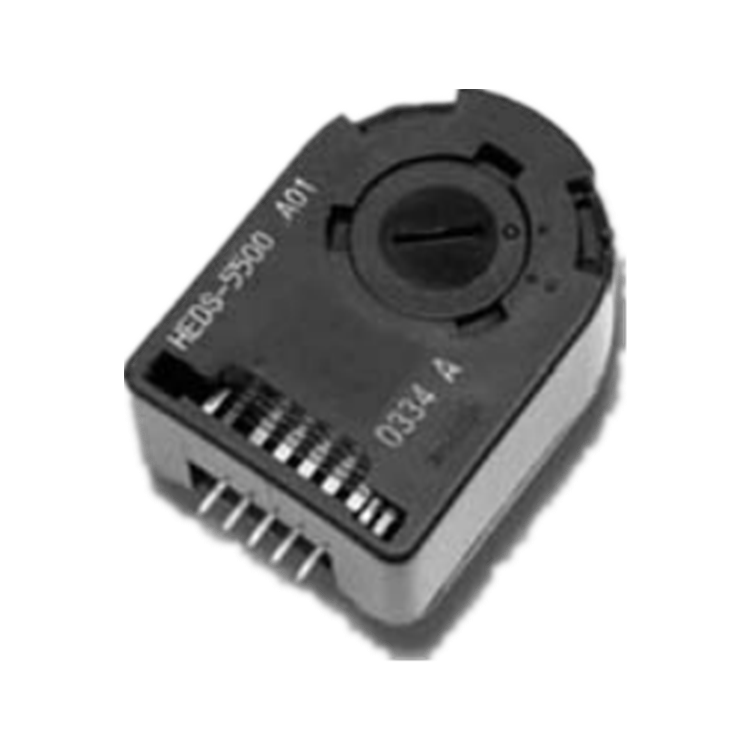

HEDS-5500/5540、HEDS-5600/5640、HEDM-5500/5540 和 HEDM-5600 是高性能、低成本、兩通道和三通道光學增量編碼器。這些編碼器強調高可靠性、高分辨率和易于組裝。

每個編碼器都包含一個帶透鏡的 LED 光源、一個帶有檢測器和輸出電路的集成電路，以及一個在發射器和檢測器 IC 之間旋轉的碼輪。 HEDS-5500/5600 和 HEDM-5500/5600 的輸出是兩個正交的方波。除了雙通道正交之外，HEDS-5540/5640 和 HEDM-5540 還具有第三通道索引輸出。該索引輸出是 90 電角度、高真實索引脈沖，碼輪每旋轉一圈就生成一次。

HEDS 系列使用金屬碼盤，而 使用膠片碼盤，分辨率可達 1024 CPR。

這些編碼器可以快速輕松地安裝到電機上。對于較大直徑的電機HEDM-5600 和 HEDS-5600/5640 具有外部安裝耳。

正交信號和索引脈沖通過位于 0.1 英寸中心的五個 0.025 英寸方形引腳訪問。

目前可以使用每轉 96 到 1024 計數之間的標準分辨率。

帶有可選索引脈沖的兩通道正交輸出

快速簡便的組裝

無需信號調整

可提供外部安裝耳

低成本

分辨率高達每轉 1024 個計數

小尺寸 –40°C 至 100°C 工作溫度

TTL兼容

單 5 V 電源

HEDS-5500、5540、5600、5640 和 HEDM-5500、5540、5600 以低成本提供運動檢測，使其成為大批量應用的理想選擇。典型應用包括打印機、繪圖儀、磁帶驅動器、定位臺和自動搬運機。

注意：不建議在關鍵應用中使用 Avago Technologies 編碼器。 例如，ABS 制動系統、動力轉向、生命支持系統和重癥監護醫療設備。如果需要更多說明，請聯系我們。
